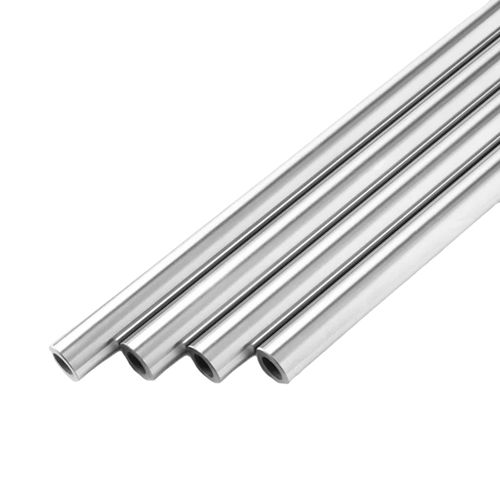

Barre en acier

pour l'usinagede constructionà usage général

Présentation
La tige CK45 chromée en état normalisé (HRC 15–22) est conçue pour des applications hydrauliques et mécaniques nécessitant un compromis entre résistance, ductilité et finition résistante à la corrosion. Fabriquée selon des standards industriels, cette tige convient aux distributeurs, stockistes et entreprises d'ingénierie recherchant des propriétés mécaniques constantes et une surface de haute qualité.

Caractéristiques principales

• Matériau : CK45 (équivalent SAE1045 / EN C45)
• Traitement thermique : Normalisé
• Plage de dureté : HRC 15–22
• Traitement de surface : Chromage dur (épaisseur 20–30 μm, personnalisable)
• Rugosité de surface (Ra) : ≤ 0.2 μm
• Tolérance de rectitude : ≤ 0.2 mm / 1000 mm
• Diamètre extérieur : 8 mm – 350 mm
• Longueur : Jusqu'à 8 m standard (coupe sur mesure disponible); exemples stock jusqu'à 6 m; max mentionné 15 m
• Résistance à la traction : 600 – 750 MPa
• Limite d'élasticité : ≥ 340 MPa

Avantages

• Équilibre dureté / usinabilité — HRC 15–22 pour une résistance modérée tout en conservant une bonne usinabilité.
• Résistance à la corrosion et à l'usure — Couche de chrome dur (20–30 μm) protégeant contre la rouille et l'abrasion de surface.
• Grande précision de rectitude — ≤ 0.2 mm / 1000 mm pour un alignement fiable en systèmes hydrauliques.
• Finition de surface fine — Ra ≤ 0.2 μm pour une étanchéité et un faible frottement des ensembles pistons.
• Propriétés mécaniques stables — Le traitement normalisé garantit une structure de grain homogène et une performance reproductible.
• Applications variées — Convient pour vérins hydrauliques, machines de construction et agricoles, équipements de levage et manutention.
• Dimensions personnalisables — Ø 8–350 mm avec service de coupe sur mesure disponible.

Résumé produit (extrait)

• Modèle : Normalized
• Marque : EAST AI
• Matériau : CK45
• Longueur : Max. 15 m (exemples stock : jusqu'à 8 m ou 6 m)
• Tolérance ID : f7 / f8 / g6, etc.
• Rectitude : ≤ 0.2 mm / 1000 mm
• Application : Vérins hydrauliques pour équipements mobiles et machines industrielles
• Emballage : Huile antirouille sur surface ; chaque tige emballée puis placée en caisse bois ; personnalisable
• Rugosité : ≤ 0.2 μm

Paramètres techniques (tableau)
Grade de matériau — CK45 (équivalent SAE1045 / EN C45)
Traitement thermique — Normalisé
Plage de dureté — HRC 15 – 22
Traitement de surface — Chromage dur
Épaisseur de chrome — 20 – 30 μm (personnalisable)
Rugosité de surface (Ra) — ≤ 0.2 μm
Tolérance de rectitude — ≤ 0.2 mm / 1000 mm
Diamètre extérieur — 8 mm – 350 mm
Longueur — Jusqu'à 8 m (coupe sur mesure disponible) ; stock jusqu'à 6 m ; max 15 m
Résistance à la traction — 600 – 750 MPa
Limite d'élasticité — ≥ 340 MPa
Applications — Vérins hydrauliques, machines de construction, équipements de levage, usage agricole
Normes — DIN 2391, EN 10305, ISO 9001

Processus de production (étapes)

• Sélection des matières premières — Billets CK45 de haute qualité.
• Traitement de normalisation — Assure une structure de grain uniforme et des propriétés mécaniques stables.
• Ébarbage / tournage — Élimine les défauts et atteint des dimensions précises.
• Redressage — Garantit les tolérances de rectitude pour usage hydraulique.
• Rectification & polissage — Prépare une surface lisse avant chromage.
• Chromage dur — Application d'une couche 20–30 μm pour protection contre corrosion et usure.
• Contrôle final & emballage — Tests dimensionnels, de dureté et de surface ; emballage selon spécification.

Contrôle qualité

• Contrôles dimensionnels (diamètre, circularité, rectitude).
• Mesure de rugosité (Ra ≤ 0.2 μm).
• Vérification d'épaisseur de chrome (20–30 μm).
• Essais au brouillard salin pour résistance à la corrosion.
• Mesures de dureté (HRC 15–22).
• Contrôle par ultrasons pour détection de défauts internes.
• Livraison accompagnée de rapports d'essai et traçabilité.

Applications

• Tiges de pistons hydrauliques pour systèmes hydrauliques mobiles et industriels.
• Machines de construction : pelles, chargeuses, grues et équipements de levage.
• Machines agricoles : tracteurs, moissonneuses et pulvérisateurs.
• Manutention : chariots élévateurs, plateformes élévatrices et équipements d'automatisation.
• Génie mécanique : arbres, tiges de guidage et composants mécaniques de précision.

Spécifications techniques

• Matériau : CK45 (SAE1045 / EN C45)
• Traitement thermique : Normalisé
• Dureté : HRC 15–22
• Épaisseur chromage : 20–30 μm (personnalisable)
• Rugosité surface : Ra ≤ 0.2 μm
• Tolérance rectitude : ≤ 0.2 mm / 1000 mm
• Plage diamètre extérieur : 8–350 mm
• Longueur : jusqu'à 8 m (coupe sur mesure) ; exemples stock jusqu'à 6 m ; max 15 m
• Résistance à la traction : 600–750 MPa ; Limite d'élasticité : ≥ 340 MPa
• Normes : DIN 2391, EN 10305, ISO 9001
