Aperçu

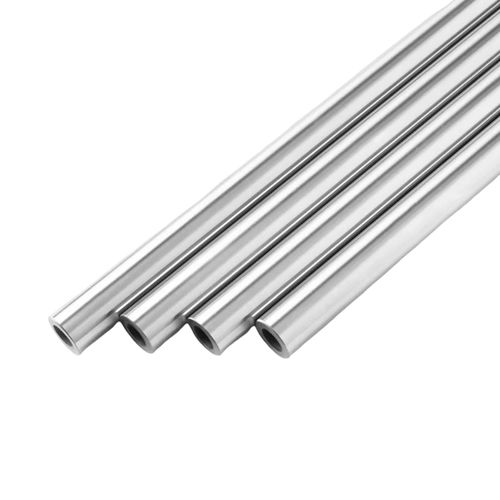

La tige creuse chromée ST52 (alésage intérieur non rectifié) est une tige creuse légère à revêtement dur en chrome, conçue pour des applications hydrauliques et de guidage économiques. La surface extérieure est chrome dur plaqué tandis que l'alésage intérieur est brut (non rectifié), offrant une résistance à la corrosion et à l'usure tout en réduisant le coût de production lorsque la finition interne n'est pas critique.

Résumé du produit
Fabriquée à partir de tubes sans soudure en acier ST52 (E355), la tige présente un diamètre extérieur rectifié et plaqué chrome dur (20–30 μm) et un alésage intérieur non rectifié. Elle convient lorsque la précision de l'alésage interne ou l'étanchéité ne sont pas requises et lorsque le tube sert d'élément structural ou d'arbre-guide à faible friction. Usages typiques : barres hydrauliques creuses, tiges de suspension, systèmes de tiges de piston légers, tubes guides en automatisation, bras de flèche et composants hydrauliques télescopiques.

Informations de base sur le produit

• Modèle : Tige creuse chromée
• Marque : EAST AI
• Matériau : Acier sans soudure ST52 (E355)
• Longueur (indiquée sur la page) : Max. 15 m
• Rectitude : ≤ 0.2/1000 mm (≤ 0.2 mm/m)
• Conditionnement : Huile antirouille appliquée sur la surface ; chaque tige emballée dans du papier puis dans une caisse en bois ; personnalisable
• Rugosité (OD) : Ra ≤ 0.2 μm

Points clés

• Surface : Chrome dur plaqué uniquement sur l'OD (épaisseur 20–30 μm) pour résistance à la corrosion et à l'usure.
• État de l'ID : Brut, non rectifié — solution économique lorsque la tolérance interne ou l'étanchéité n'est pas nécessaire.
• Précision OD : OD rectifié selon la tolérance ISO f7, compatible avec joints, bagues ou éléments de mouvement linéaire.
• Dureté de surface : HRC 50–60 sur la couche de chrome.
• Résistance à la traction : ≥ 600 MPa.
• Avantage poids : Structure creuse réduisant le poids tout en conservant la résistance à la flexion — utile pour applications mobiles et suspensions.

Spécifications clés (tableau)
Matériau — Acier sans soudure ST52 / E355
Finition de surface — Chrome dur plaqué (OD uniquement)
Épaisseur de chrome — 20–30 μm
Rugosité de surface (OD) — Ra ≤ 0.2 μm
État de l'ID — Brut, non rectifié
Tolérance OD — ISO f7
Rectitude — ≤ 0.2 mm/m
Dureté de surface — HRC 50–60
Résistance à la traction — ≥ 600 MPa
Longueur max (tableau) — Jusqu'à 6 mètres (longueurs sur mesure disponibles)

Pourquoi choisir la tige creuse chromée ST52 (alésage intérieur non rectifié) ?

• Conception économique : l'ID non rectifié réduit les coûts pour les applications non étanches.
• Haute précision extérieure : OD rectifié et chrome dur assurant compatibilité dimensionnelle et durabilité de surface.
• Résistance à la corrosion et à l'usure : la couche de chrome protège contre les agressions et l'humidité.
• Cas d'utilisation variés : adapté aux barres hydrauliques creuses, arbres guides et composants à passage de fluide basiques.
• Réduction de poids : construction creuse diminuant la masse tout en gardant la résistance à la flexion pour pièces de suspension et engins mobiles.

Applications courantes

• Systèmes de tiges de piston légères
• Tubes guides en automatisation et robotique
• Bras de flèche d'équipements de levage
• Composants hydrauliques télescopiques
• Barres de suspension pour agriculture ou construction
• Arbres traversants pour fluide (non étanches)

Caractéristiques / spécifications techniques

• Matériau : Acier sans soudure ST52 / E355
• Finition de surface : Chrome dur plaqué sur l'OD uniquement
• Épaisseur de chrome : 20–30 μm
• Rugosité de surface (OD) : Ra ≤ 0.2 μm
• État de l'ID : Brut, non rectifié
• Tolérance OD : ISO f7
• Rectitude : ≤ 0.2 mm/m (≤ 0.2/1000 mm)
• Dureté de surface : HRC 50–60
• Résistance à la traction : ≥ 600 MPa
• Longueur max (entrées page) : Max. 15 m (indiqué) et en tableau jusqu'à 6 m (longueurs sur mesure disponibles)
• Conditionnement : Huile antirouille sur la surface ; chaque tige emballée dans du papier puis dans une caisse en bois ; personnalisable
