Présentation

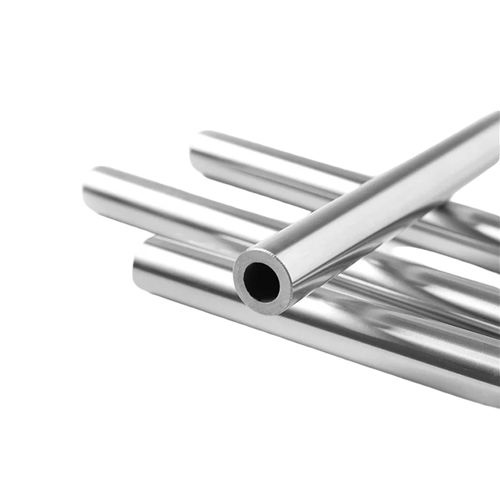

La tige de piston creuse chromée en acier 20MnV6 associe une résistance à la traction élevée et une bonne usinabilité avec une section creuse permettant une réduction de masse. Le diamètre intérieur (ID) est fourni non rectifié (finition issue du perçage), ce qui rend la pièce adaptée aux usages sans étanchéité interne ou lorsque la finition interne n'est pas critique. Plage de diamètres extérieurs typique 25–250 mm et longueurs de production standards jusqu'à 6 m (possibilité de longueurs personnalisées jusqu'à 15 m sur demande).

Modèle / Informations de base

• Modèle : Hollow Chrome Plated Rod
• Brand : EAST AI
• Matériau : acier 20MnV6
• Diamètre extérieur : 25–250 mm
• Longueur : jusqu'à 6 m (options sur demande ; capacité maximale 15 m)
• Application : tiges de piston pour vérins hydrauliques, arbres linéaires, machines industrielles

Composition chimique de l'acier 20MnV6
Élément | Teneur (%)
Carbone (C) | 0,17–0,23
Manganèse (Mn) | 1,30–1,70
Silicium (Si) | 0,10–0,35
Vanadium (V) | 0,07–0,12
Soufre (S) | ≤ 0,035
Phosphore (P) | ≤ 0,035

Points clés

• Haute résistance à la traction — adapté aux applications hydrauliques moyennes et lourdes
• Bonne usinabilité — compatible fraisage, filetage et perçage
• Conception allégée — noyau creux réduisant la masse tout en conservant la rigidité
• Surface chromée dure — épaisseur typique 20–30 μm pour protection contre l'usure et la corrosion
• Finition externe lisse — Ra ≤ 0,2 μm après polissage
• Maîtrise du rectitude — ≤ 0,2 mm/m
• Tolérances personnalisables — ID/OD selon plan (exemples : f7 / g6)

Spécifications
Matériau | 20MnV6
Traitement de surface | Chromage dur
Épaisseur du chrome | 20–30 μm
Dureté de surface | ≥ 850 HV
Rugosité | Ra ≤ 0,2 μm
Rectitude | ≤ 0,2 mm/m
État ID | Non rectifié (fini perçage)
Diamètre extérieur | 25 mm – 250 mm
Longueur | Jusqu'à 6 m (typique) ; jusqu'à 15 m sur demande
Exemples de tolérances | f7 / f8 / g6
Applications typiques | Tiges de vérins hydrauliques, arbres linéaires, automatisation industrielle


Processus de fabrication

• Sélection du matériau — billettes 20MnV6 certifiées avec chimie contrôlée
• Perçage / alésage — perçage profond ou trépanation pour créer la section creuse
• Traitement thermique — normalisation et revenu pour obtenir résistance et tenacité
• Tournage et rectification de précision — contrôle dimensionnel de l'extérieur
• Chromage dur — dépôt uniforme pour résistance à l'usure
• Polissage — finition externe Ra ≤ 0,2 μm
• Inspection finale — contrôles de dureté, rugosité, rectitude et épaisseur de couche dans le cadre d'un système qualité ISO9001

Applications

• Vérins hydrauliques et pneumatiques
• Équipements de manutention et levage
• Machines agricoles et de construction
• Automatisation industrielle et lignes d'assemblage
• Composants d'outils machine et guides linéaires
• Systèmes marins et offshore (ID interne non étanche)

Emballage & Livraison

• Emballage : huile anti-rouille appliquée sur la surface ; tiges enveloppées dans papier protecteur et expédiées en caisses en bois ; film plastique et palettes acier disponibles
• Délai de livraison : typiquement 20–30 jours après confirmation de commande (selon quantités et spécifications)
• Moyens d'expédition : maritime, aérien ou multimodal
• Principaux marchés : Europe, Russie, Asie du Sud-Est, Amérique du Sud, Moyen-Orient

Caractéristiques techniques

• Matériau : 20MnV6
• Modèle : Hollow Chrome Plated Rod
• Traitement de surface : chromage dur (20–30 μm)
• Dureté de surface : ≥ 850 HV
• Rugosité externe : Ra ≤ 0,2 μm
• Rectitude : ≤ 0,2 mm/m
• État ID : non rectifié (fini perçage)
• Plage de diamètres extérieurs : 25–250 mm
• Longueur : jusqu'à 6 m (longueurs personnalisées jusqu'à 15 m)
• Tolérances : exemples f7 / f8 / g6
