Acier tubulaire

en barre rondeà usage généralà haute résistance

Aperçu du produit

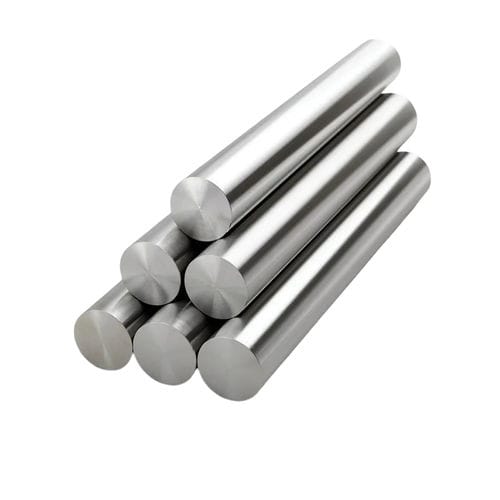

La tige chromée 20MnV6, trempée par induction, est conçue pour les applications de vérins hydrauliques nécessitant une haute résistance à la fatigue, une dureté de surface élevée et une longue durée de vie. Fabriquée en acier microallié 20MnV6, la tige est rectifiée centerless avec précision, trempée par induction pour obtenir HRC 50–62 en surface tout en conservant un cœur ductile et résistant, puis revêtue d'un chrome dur pour réduire les frottements et améliorer la résistance à la corrosion.

Informations clés

• Modèle : Induction And Hardened
• Marque : EAST AI
• Matériau : 20MnV6
• Longueur : Max. 15 m (la page indique aussi jusqu'à 8000 mm dans le tableau)
• Tolérance d'ID : f7 / f8 / g6 (le tableau indique f7 / h7)
• Rectitude : ≤ 0,2/1000 mm (la page indique aussi ≤ 0,2 mm/m)
• Applications : Vérins hydrauliques pour engins mobiles, machines industrielles et systèmes lourds
• Emballage : Huile antirouille sur la surface ; chaque tige emballée enroulée dans du papier puis caisse en bois ; options d'emballage personnalisables
• Rugosité : Ra ≤ 0,2 μm

Avantages

• Haute dureté de surface (HRC 50–62) pour une meilleure résistance à l'usure
• Excellente résistance à la fatigue adaptée aux systèmes hydrauliques haute pression
• Couche de chrome à faible friction réduisant l'usure des joints et la génération de chaleur
• Cœur résistant conservant la tolérance aux chocs et évitant la fragilité
• Finition de surface soignée pour un fonctionnement piston fluide
• Durée de vie prolongée en environnements exigeants ou corrosifs
• Adaptée aux machines hydrauliques lourdes

Spécifications techniques

• Classe d'acier : 20MnV6 (EN10297-1)
• Dureté superficielle : HRC 50–62 (trempe par induction)
• Épaisseur du chrome : 20–30 μm (personnalisable)
• Rugosité de surface : Ra ≤ 0,2 μm
• Limite d'élasticité : ≥ 520 MPa
• Résistance à la traction : 650–850 MPa
• Rectitude : ≤ 0,2 mm/m
• Tolérance : f7 / h7 (exemples : f7 / f8 / g6)
• Plage de diamètre extérieur : Ø 10–Ø 200 mm
• Longueur (tableau) : Jusqu'à 8000 mm
• Résistance à la corrosion : ≥ 120 heures au brouillard salin (ISO 9227)

Applications

• Vérins hydrauliques (mobiles & industriels)
• Machines de construction (pelles, chargeuses, bulldozers)
• Équipements agricoles (tracteurs, moissonneuses)
• Machines minières
• Systèmes de levage et manutention
• Solutions de manutention
• Automatisation industrielle
• Systèmes hydrauliques marins

Processus de fabrication

• Contrôle des matières premières 20MnV6
• Tirage à froid et ébarbage
• Rectification centerless de précision
• Trempe par induction (HRC 50–62)
• Détente profonde pour éliminer les contraintes
• Placage chrome dur
• Polissage final à Ra ≤ 0,2 μm
• Correction de la rectitude
• Contrôle final et emballage

Contrôle qualité

• Inspection dimensionnelle (Ø extérieur, circularité, rectitude)
• Mesure d'épaisseur du chrome
• Inspection de la rugosité de surface (profilomètre)
• Essais de dureté (HRC)
• Test de brouillard salin (ISO 9227)
• Contrôle par courant de Foucault
• Contrôle ultrasonique (UT)
• Inspection visuelle pour défauts et uniformité du chrome

Certificats

• ISO 9001:2015 Système de management de la qualité
• ISO 14001 Système de management environnemental
• ISO 45001 Santé et sécurité au travail
• Certificat matière (MTC 3.1)
• Rapport test brouillard salin (ISO 9227)
• Certificat d'essai de dureté
• Certificat d'épaisseur de couche de chrome

Caractéristiques / Spécifications techniques

• Matériau : 20MnV6
• Dureté de surface : HRC 50–62 (trempe par induction)
• Épaisseur du chrome : 20–30 μm (personnalisable)
• Rugosité : Ra ≤ 0,2 μm
• Limite d'élasticité : ≥ 520 MPa
• Résistance à la traction : 650–850 MPa
• Plage de Ø extérieur : Ø 10–Ø 200 mm
• Longueur : Jusqu'à 8000 mm (la page indique aussi max. 15 m)
• Rectitude : ≤ 0,2 mm/m
• Exemples de tolérances : f7 / h7 (aussi f7 / f8 / g6)
• Résistance à la corrosion : ≥ 120 heures brouillard salin (ISO 9227)
