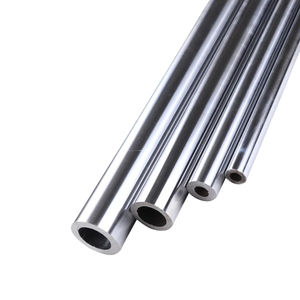

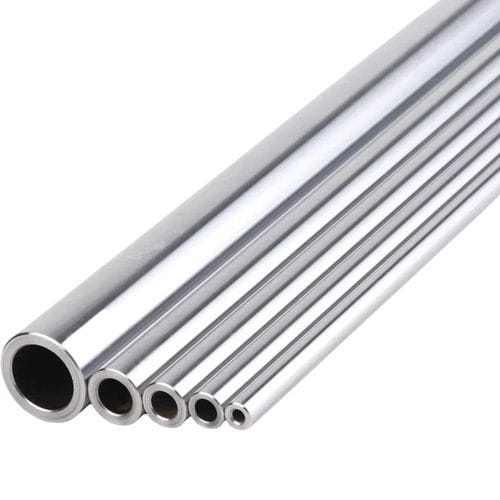

Tuyau rigide hydraulique

en acier au carbonepour usage intensifpour applications agricoles

Informations de base

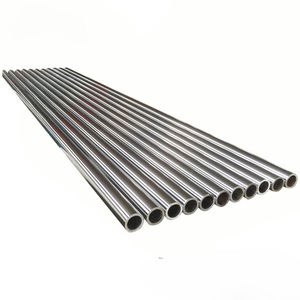

• Modèle : Tige creuse chromée
• Marque : EAST AI
• Matériau : acier mi‑carbone CK45 (env. 0,42–0,50 % C)
• Longueur : personnalisable, jusqu'à 15 m
• Tolérances ID : f7 / f8 / g6, etc.
• Rugosité de surface : Ra ≤ 0,2 µm

Caractéristiques clés

• Acier CK45 offrant une résistance à la traction élevée avec une bonne usinabilité et soudabilité pour applications hydrauliques et structurelles.
• Construction creuse réduisant le poids tout en conservant la rigidité nécessaire aux assemblages dynamiques.
• Surface extérieure chromée augmentant la résistance à l'abrasion, la dureté de surface et la protection contre la corrosion.
• Fournie avec alésage intérieur non rodé (ID non rodé) pour permettre des économies lorsque la finition interne n'est pas critique ou pour réaliser un usinage final par le client.
• Longueurs sur mesure et options d'usinage d'extrémités ou de filetage disponibles pour s'adapter aux vérins hydrauliques ou exigences machines.
• Option économique par rapport aux tiges entièrement rodées tout en conservant les avantages du matériau et du chromage.

Spécifications techniques
Matériau : acier mi‑carbone CK45
Finition extérieure : chromage
Alésage intérieur (ID) : fourni non rodé (ID non rodé)
Structure : tige cylindrique creuse
Longueur standard / max : personnalisable, jusqu'à 15 m (références indiquent parfois jusqu'à 13 m selon outillage)
Tolérances (OD / longueur / rectitude) : spécifiées selon commande client
Tolérances ID disponibles : f7 / f8 / g6, etc.
Rugosité : Ra ≤ 0,2 µm
Traitements additionnels : huile antirouille pour stockage ; usinages optionnels disponibles


Applications

• Vérins hydrauliques d'excavatrices, chariots élévateurs, camions basculants, machines agricoles et autres équipements mobiles.
• Machines de construction et terrassement : grues, chargeuses, bulldozers, télescopiques.
• Machines industrielles et automatisation : presses, machines d'injection, unités de levage nécessitant des tiges chromées durables.
• Équipements agricoles et miniers soumis à des cycles de charge élevés.
• Usages mécaniques généraux : mât télescopique, tiges de support structurel, pistons et autres assemblages.

Processus de production

• Sélection de tubes sans soudure ou barres creuses CK45 de qualité avec certificats matières traçables.
• Pré-usinage : découpe à longueur, usinage de faces et préparation des extrémités.
• Traitement thermique / normalisation pour stabiliser la structure et réduire les contraintes résiduelles.
• Perçage / réalisation du creux ; pour les produits non rodés, le rodage final n'est pas effectué.
• Chromage contrôlé de la surface extérieure avec épaisseur et dureté spécifiées.
• Contrôles dimensionnels : rectitude, circularité et conformité pour usage hydraulique.
• Protection de surface et emballage : huile antirouille ou revêtements protecteurs ; emballage soigné contre la corrosion pendant le transport.
• Inspection finale et documentation : certificats d'usine (MTC), rapports dimensionnels et relevés d'épaisseur de chromage.

Assurance qualité et certifications

• Contrôles dimensionnels : rectitude, diamètre extérieur (OD), épaisseur de paroi, tolérances de longueur.
• Contrôle de surface et de chromage : mesure d'épaisseur, uniformité et tests d'adhérence.
• Essais mécaniques : traction, limite d'élasticité et allongement fournis via rapports d'essai.
• Essais de corrosion et brouillard salin disponibles sur demande.
• Documentation : certificats matières (MTC), traçabilité et rapports d'inspection ; référence ISO 9001 le cas échéant.

Informations de commande

• Préciser diamètre extérieur, épaisseur de paroi (pour tiges creuses), longueur et usinages d'extrémité ou filetages requis.
• Indiquer si l'acheteur effectuera l'usinage de l'alésage intérieur (produit livré sans rodage ID).
• Confirmer l'épaisseur de chrome demandée et tout traitement de surface additionnel (passivation, couche antirouille, etc.).
• Fournir les exigences de tolérance pour rectitude, concentricité et autres paramètres mécaniques.
• Options d'emballage personnalisé, découpe à longueur et usinages spéciaux disponibles ; support pour commandes importantes et stocks.

Résumé technique

• Dénomination commerciale : Tige creuse chromée
• Marque : EAST AI
• Matériau : CK45 acier mi‑carbone (env. 0,42–0,50 % C)
• Finition extérieure : chromage
• Alésage intérieur : fourni non rodé
• Longueur max : personnalisable, références jusqu'à 15 m
• Tolérances ID : f7 / f8 / g6 disponibles
• Rugosité de surface : Ra ≤ 0,2 µm
