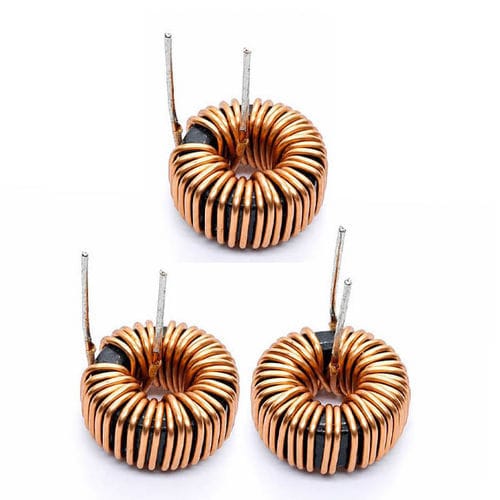

Inductance à noyau ferreux WL50025

en ferritede couranthaute fréquence

Présentation du produit
Une bobine RF toroïdale est un composant inductif annulaire conçu pour le traitement des signaux haute fréquence, l'adaptation d'impédance et la réduction des EMI. Le parcours magnétique fermé confine le flux, améliorant l'efficacité et réduisant les émissions. Le modèle WL50025 est disponible avec noyau Sendust et autres matériaux, et peut être personnalisé selon inductance, courant nominal et plage de fréquences.

Principe de fonctionnement
Un courant alternatif dans l'enroulement crée un champ magnétique confiné dans le noyau toroïdal. Cette configuration apporte de l'inductance, facilite l'adaptation d'impédance et le filtrage, et limite le flux parasite et les émissions électromagnétiques pour une performance RF stable.

Présentation compacte de la bobine RF toroïdale
Le WL50025 associe un noyau toroïdal compact à un enroulement précis pour obtenir une inductance stable, un facteur de qualité élevé et de faibles pertes en HF. Les concepteurs peuvent choisir le matériau du noyau, la technique d'enroulement et la géométrie pour optimiser la performance des émetteurs, récepteurs et front-ends RF.

Fiche technique (valeurs typiques)

• Matériau du noyau : Sendust (Fe-Si-Al) — alternatives : ferrite, poudre de fer
• Plage d'inductance : 1 µH – 10 mH
• Courant nominal : 1 A – 50 A
• Courant de saturation : jusqu'à 80 A
• Fréquence d'utilisation : 10 kHz – 300 kHz
• Température de fonctionnement : -40°C à +125°C
• Isolation : fil de cuivre émaillé
• Forme du noyau : toroïdal

Applications

• Équipements de communication RF (émetteurs, récepteurs, stations de base)
• Réseaux d'adaptation d'antenne et circuits d'accord
• Amplificateurs RF et conditionnement de signal
• Filtrage EMI et suppression de bruit en électronique industrielle
• Électronique médicale et systèmes de mesure de précision
• Objets connectés, modules 5G et systèmes sans fil compacts

Avantages

• Haute efficacité magnétique et très faible fuite de flux grâce au parcours magnétique fermé
• Inductance stable et facteur de qualité élevé pour de faibles pertes
• Bonne suppression du bruit et réduction des EMI/émissions
• Format compact adapté aux conceptions à contrainte d'espace

Inconvénients

• La précision d'enroulement autour du toroïde augmente la complexité et le coût de production
• Les options de fixation peuvent être limitées par la géométrie toroïdale
• La capacité parasite entre spires peut affecter les performances en très haute fréquence si elle n'est pas optimisée

Dépannage (problèmes courants & solutions)

• Atténuation du signal — vérifier l'inductance, le choix du noyau et la qualité de l'enroulement
• Déviation de fréquence — contrôler le nombre de spires, les tolérances et la stabilité thermique
• Surchauffe — s'assurer que le courant nominal n'est pas dépassé, choisir un noyau adapté et améliorer la dissipation thermique
• Problèmes EMI — optimiser le layout PCB, ajouter blindage ou filtrage supplémentaire

Spécifications techniques

• Modèle : WL50025
• Matériaux de noyau disponibles : ferrite, poudre de fer, Sendust (Fe-Si-Al)
• Plage d'inductance (typique) : 1 µH – 10 mH
• Courant nominal (typique) : 1 A – 50 A
• Courant de saturation (typique) : jusqu'à 80 A
• Fréquence de fonctionnement (typique) : 10 kHz – 300 kHz
• Température de fonctionnement : -40°C à +125°C
• Isolation : fil de cuivre émaillé
• Forme du noyau : toroïdal
• Paramètres personnalisables : diamètre intérieur, section du fil, nombre de spires, matériaux isolants, inductance, propriétés en fréquence, options de montage
