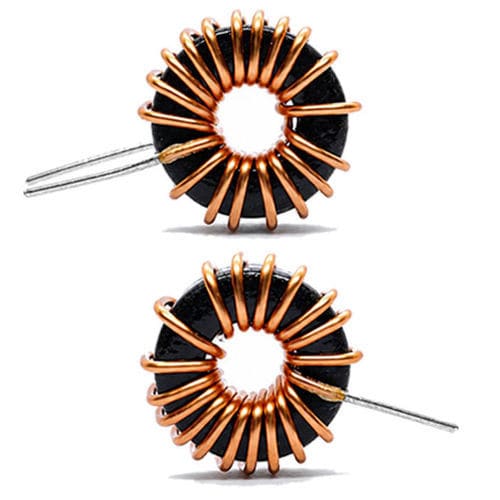

Inductance bobinée WL40025

en ferriteà noyau ferreuxde courant fort

Présentation du produit
Un inducteur toroidal de puissance est un composant magnétique passif de forme torique, utilisé en électronique de puissance pour stocker et transférer de l'énergie, maîtriser le courant et filtrer les variations de tension. La géométrie torique offre un circuit magnétique fermé qui réduit les fuites de flux, diminue les perturbations électromagnétiques (EMI) et améliore l'efficacité magnétique par rapport aux conceptions à noyau ouvert. La série WL40025 peut être fabriquée avec des noyaux en ferrite, poudre de fer, sendust ou alliages métalliques selon les exigences.

Principe de fonctionnement
Le courant traversant l'enroulement génère un champ magnétique dans le noyau torique. Lors des variations de courant, le champ emmagasine et restitue l'énergie, lissant les ondulations de courant et filtrant les bruits de commutation dans les alimentations et convertisseurs. Le circuit magnétique fermé du toroid minimise le flux parasite et améliore le rendement en environnements de commutation haute fréquence.

Applications

• Alimentations à découpage et convertisseurs DC–DC
• Équipements d'automatisation industrielle et commandes de moteurs
• Onduleurs pour énergies renouvelables (solaire, éolien)
• Modules de puissance pour véhicules électriques (BMS, chargeurs embarqués)
• Modules d'alimentation et de filtrage en télécommunications
• Électronique audio, systèmes d'UPS et certains équipements médicaux
• Suppression EMI et filtrage d'alimentation dans l'électronique avancée

Avantages

• Efficacité magnétique élevée grâce au circuit magnétique fermé (faible fuite de flux)
• Émissions EMI réduites par rapport aux inducteurs à noyau ouvert
• Format compact offrant une inductance élevée par volume
• Grande capacité de courant avec pertes cuivre et noyau réduites
• Options de noyau et d'enroulement personnalisables selon fréquence et puissance

Inconvénients

• Le processus d'enroulement peut être plus complexe et coûteux que pour d'autres types d'inducteurs
• L'intégration mécanique et le montage sur PCB peuvent nécessiter des solutions spécifiques
• Les possibilités de refroidissement sont limitées pour les conceptions très haute puissance
• Un mauvais choix de matériau de noyau peut réduire la performance à certaines fréquences

Fiche technique (valeurs typiques)

• Matériau du noyau : Sendust (Fe‑Si‑Al) (autres matériaux disponibles)
• Plage d'inductance : 10 µH – 100 mH (typique)
• Courant nominal : 3 A – 10 A (typique)
• Courant de saturation : jusqu'à 15 A (typique)
• Fréquence de fonctionnement : 10 kHz – 100 kHz (typique)
• Température de fonctionnement : -40°C à +125°C
• Isolation : fil de cuivre émaillé
• Géométrie du noyau : torique

Personnalisation
Les inducteurs toroidaux de puissance peuvent être conçus sur mesure (taille du noyau, nombre de tours, section de fil, valeur d'inductance cible, courant nominal, isolation et style de fixation) pour répondre aux besoins électriques et mécaniques spécifiques des applications industrielles.

Dépannage & fiabilité
Les problèmes courants comprennent la surchauffe (liée à un courant excessif ou un refroidissement insuffisant), la variation d'inductance (mauvais choix de noyau, défauts d'enroulement ou vieillissement), la saturation magnétique (dépassement du courant de saturation), les problèmes EMI (implantation ou câblage) et les dommages physiques (dégradation de l'isolation ou des enroulements). Des tests électriques réguliers, une surveillance thermique et un choix correct des composants réduisent les risques de défaillance.

Caractéristiques / spécifications techniques

• Nom du modèle : WL40025
• Matériaux de noyau pris en charge : ferrite, poudre de fer, sendust, alliages métalliques
• Plage d'inductance disponible : 10 µH – 100 mH (typique)
• Plage de courant nominal : 3 A – 10 A (typique)
• Courant de saturation : jusqu'à 15 A (typique)
• Fréquence de fonctionnement : 10 kHz – 100 kHz (typique)
• Plage de température de fonctionnement : -40°C à +125°C
• Isolation : fil de cuivre émaillé
• Utilisations typiques : alimentations, convertisseurs, énergies renouvelables, systèmes VE, automatisation industrielle, suppression EMI
