Inductance à noyau ferreux WL90125

bobinéehaute fréquenceO-Ring

Présentation du produit

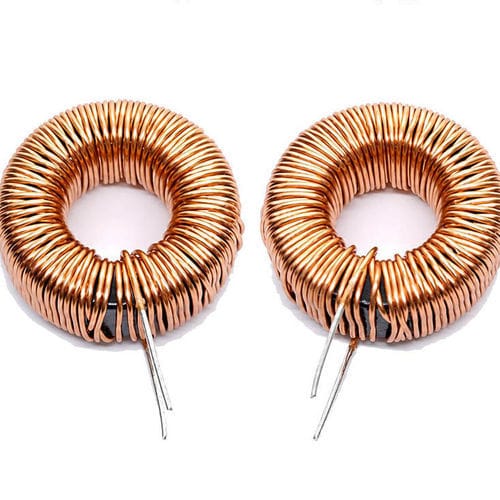

La bobine toroïdale en cuivre WL90125 est un composant électromagnétique bobiné destiné aux applications haute fréquence de puissance et de filtrage. La géométrie toroïdale concentre le flux magnétique dans le cœur, réduisant les fuites et les EMI tout en améliorant le couplage magnétique et le transfert d'énergie. L'enroulement en cuivre assure faible résistance continue et bonnes performances thermiques. Le WL90125 est configurable pour une large plage d'inductances et de courants, adapté à l'électronique de puissance, à la suppression des EMI et aux convertisseurs d'énergie renouvelable.

Caractéristiques clés

• Chemin magnétique fermé toroïdal pour une efficacité magnétique élevée
• Faibles interférences électromagnétiques (EMI) et réduction du flux parasite
• Enroulement en cuivre pour haute conductivité et faibles pertes
• Format compact et faible bruit acoustique
• Options de bobinage personnalisées pour définir inductance, courant nominal et réponse en fréquence
• Bon comportement thermique et stabilité mécanique pour usage industriel

Domaines d'application

• Transformateurs et inductances pour conversion d'énergie
• Filtres EMI et conditionnement du signal
• Alimentations à découpage et convertisseurs DC–DC
• Électronique de puissance et systèmes de régulation de tension
• Onduleurs et convertisseurs pour énergies renouvelables (solaire, éolien, stockage)
• Alimentations médicales et électronique de précision
• Alimentations audio à faible bruit
• Automatisation industrielle : variateurs et systèmes de commande
• Électronique automobile et modules pour véhicules électriques
• Équipements de communication et dispositifs de suppression EMI

Principe de fonctionnement
Le WL90125 fonctionne par induction électromagnétique : le courant circulant dans l'enroulement en cuivre génère un champ magnétique concentré dans le noyau toroïdal. La géométrie à noyau fermé stocke l'énergie magnétique avec des fuites minimales, permettant un filtrage efficace, un transfert d'énergie et une gestion du courant dans les circuits haute fréquence. Un bobinage et une sélection de noyau adaptés évitent la saturation et optimisent les performances thermiques.

Fiche technique / Paramètres typiques

• Modèle : WL90125
• Matériau du noyau : Sendust (Fe–Si–Al)
• Plage d'inductance : 5,6 µH – 500 mH (sélectionnable par bobinage)
• Courant nominal : 13 A – 38 A (selon modèle)
• Courant de saturation : jusqu'à 45 A
• Fréquence de fonctionnement : 30 kHz – 125 kHz
• Plage de température : -40 °C à +125 °C
• Isolation : fil de cuivre émaillé
• Forme du noyau : toroïdal
• Applications principales : filtrage EMI, électronique de puissance, énergies renouvelables, électronique médicale et industrielle

Avantages et inconvénients

• Avantages : efficacité magnétique élevée, faibles EMI et bruit, encombrement réduit, capacité de courant élevée et bon couplage magnétique — adapté aux applications haute fréquence de puissance.
• Inconvénients : fabrication exigeante nécessitant un bobinage précis pouvant augmenter le coût ; réparations complexes ; mauvais dimensionnement pouvant entraîner surchauffe ou saturation du noyau.

Dépannage et fiabilité

• Surchauffe : vérifier le courant nominal et la section du fil ; assurer un refroidissement adéquat.
• Perte d'inductance : contrôler l'intégrité du bobinage, le nombre de spires et l'état du noyau.
• Bruits/EMI excessifs : revoir la topologie de filtrage, la mise à la terre et le routage PCB.
• Défaillance de l'isolation : tester la résistance d'isolement et confirmer la classe de tension.
• Saturation magnétique : choisir un matériau et des dimensions de noyau adaptés au flux et au courant attendus.
