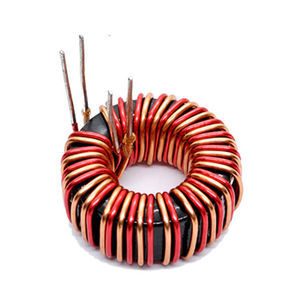

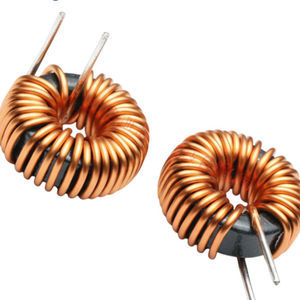

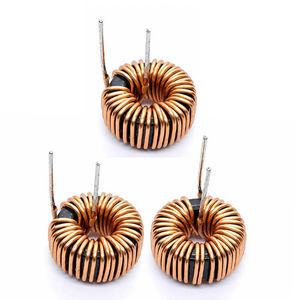

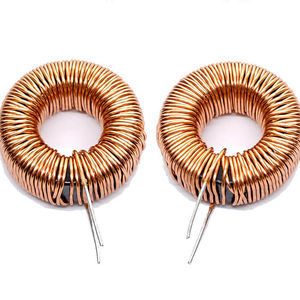

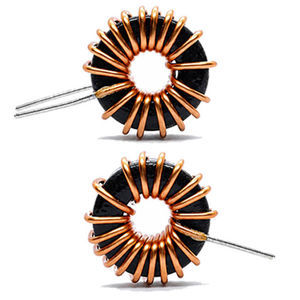

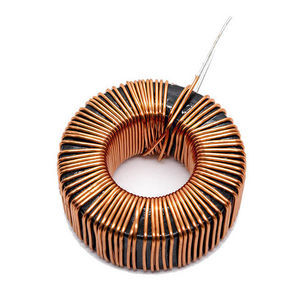

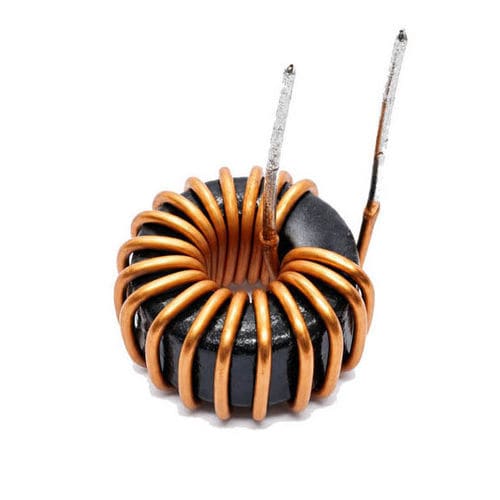

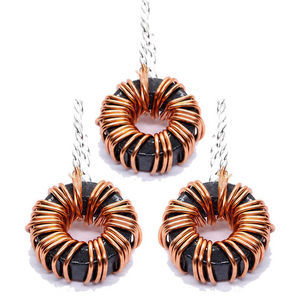

Self de choc bobinée WL38125

à noyau ferreuxde filtrageen ferrite

Présentation
Les bobines d'arrêt toroïdales sont des inductances à noyau torique conçues pour supprimer les interférences électromagnétiques (EMI) et améliorer la qualité de l'alimentation dans les systèmes électroniques. Le circuit magnétique fermé minimise le flux de fuite et les émissions électromagnétiques tout en offrant une inductance stable et un encombrement réduit, adapté aux applications industrielles et de puissance.

Description
Les bobines WL38125 sont réalisées en enroulant du fil de cuivre isolé autour d'un noyau toroïdal en ferrite, poudre de fer, Sendust ou matériaux nanocristallins. Elles offrent une haute inductance par spire et de faibles émissions rayonnées. Plusieurs configurations de noyaux et d'enroulement permettent d'adapter les performances aux contraintes de tension, courant et fréquence des alimentations à découpage, convertisseurs et onduleurs.

Fonctionnement
Le noyau toroïdal crée un circuit magnétique fermé qui emmagasine l'énergie magnétique lorsque le courant traverse l'enroulement. La réactance inductive s'oppose aux variations rapides de courant, atténuant le bruit HF tout en laissant passer les courants continus ou basse fréquence. Le matériau du noyau, le nombre de spires et la topologie d'enroulement déterminent l'inductance, le courant de saturation et la réponse en fréquence.

Applications

• Alimentations à découpage et convertisseurs DC‑DC (réduction EMI, contrôle des ondulations)
• Onduleurs solaires, convertisseurs éoliens et systèmes de stockage d'énergie
• Électronique pour véhicules électriques : chargeurs, BMS et contrôleurs moteurs
• Automatisation industrielle : API, variateurs et systèmes de contrôle
• Électronique grand public et professionnelle : systèmes audio, ordinateurs et communications
• Équipements médicaux, électronique aéronautique et télécommunications

Avantages

• Circuit magnétique fermé réduisant le flux de fuite et les EMI
• Haute efficacité d'inductance dans un format compact
• Faibles pertes et bon comportement thermique
• Personnalisable selon courant nominal, plage de fréquences et contraintes d'installation

Inconvénients

• Processus d'enroulement complexe pouvant augmenter le coût de fabrication
• Certaines conceptions nécessitent un outillage d'enroulement spécialisé
• Une mauvaise sélection du noyau peut entraîner la saturation ou une baisse de performance
• Les applications à fort courant exigent des noyaux plus volumineux, augmentant taille et poids

Fiche produit (paramètres typiques)

• Modèle : WL38125
• Matériaux noyau : Ferrite, Poudre de fer, Sendust (Fe‑Si‑Al), Nanocristallin
• Plage d'inductance : 2,2 µH – 10 mH
• Courant nominal : 6 A – 30 A (typique)
• Courant de saturation : jusqu'à 30 A
• Fréquence d'utilisation : 10 kHz – 100 kHz
• Température de fonctionnement : -40°C à +125°C
• Isolation : Fil de cuivre émaillé
• Forme du noyau : Toroïdal (circuit magnétique fermé)
• Applications typiques : alimentations, convertisseurs, onduleurs, électronique VE, contrôleurs industriels, dispositifs de communication, équipements médicaux

Dépannage & Fiabilité
Modes de défaillance et points d'inspection courants : surchauffe (vérifier courant nominal, section du fil et sélection du noyau), filtrage EMI insuffisant (contrôler inductance, schéma d'enroulement et matériau du noyau), dérive d'inductance (saturation magnétique, contraintes thermiques ou dommages mécaniques), bruit audible (enroulement lâche ou contrainte sur le noyau), dégradation de l'isolation. Tests électriques réguliers, surveillance thermique et inspections qualité sont recommandés pour assurer une performance stable.

Caractéristiques / spécifications techniques

• Modèle : WL38125
• Options de noyau : Ferrite / Poudre de fer / Sendust / Nanocristallin
• Inductance : 2,2 µH – 10 mH (série type)
• Courant nominal : 6 A – 30 A (typique)
• Courant de saturation : jusqu'à 30 A
• Plage de fréquences : 10 kHz – 100 kHz
• Plage de températures : -40°C à +125°C
• Isolation : Fil de cuivre émaillé
• Forme : Toroïdal (circuit magnétique fermé)
