Inductance à noyau de ferrite WL65125

en ferriteO-Ringpour les techniques automobiles

Aperçu du produit

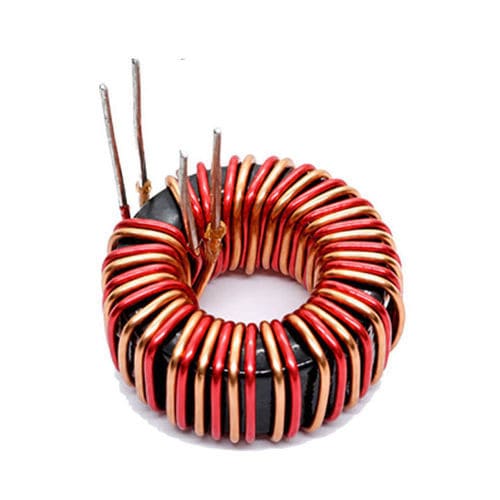

La bobine toroïdale en ferrite WL65125 est un inducteur toroïdal conçu pour les applications d'alimentation et de traitement de signal industrielles. Fabriquée avec un noyau toroïdal en ferrite et un enroulement en cuivre émaillé, elle offre une inductance stable, de faibles fuites magnétiques et une adaptation aux commutations haute fréquence et à la suppression EMI.

Description détaillée
Le composant est réalisé en enroulant un fil isolé autour d'un anneau en ferrite fermé. La géométrie toroïdale assure un trajet magnétique efficace réduisant les champs parasites et améliorant l'accouplement. Les matériaux ferrites courants présentent une perméabilité élevée aux fréquences de commutation avec de faibles pertes de noyau, rendant la bobine adaptée à l'électronique de puissance et au filtrage.

Principe de fonctionnement
Le courant circulant dans l'enroulement génère un flux magnétique confiné dans le noyau toroïdal. Cette confinement augmente l'inductance par tour et réduit les fuites. Dans les convertisseurs à découpage, la bobine stocke et restitue l'énergie ; dans les filtres, elle atténue le bruit HF tout en laissant passer les signaux souhaités.

Applications

• Alimentations à découpage et convertisseurs DC–DC
• Onduleurs et électroniques pour énergies renouvelables (PV, stockage d'énergie)
• Filtres EMI et selfs mode commun pour équipements industriels et de communication
• Électronique automobile : systèmes VE, gestion de batterie, chargeurs et entraînements moteurs
• Circuits RF, filtrage de signal et adaptation d'antenne
• Automatisation industrielle, dispositifs médicaux et équipements audio

Avantages et limitations

• Avantages : géométrie toroïdale compacte, faible fuite magnétique, bon comportement HF, possibilité de personnaliser noyau et enroulement selon inductance et courant.
• Limitations : complexité d'enroulement pouvant augmenter le coût pour les conceptions sur mesure ; les noyaux ferrite peuvent saturer sous fort courant continu ; le choix du matériau influence les pertes à la fréquence cible.

Dépannage / problèmes courants

• Surchauffe — vérifier le courant nominal, la section du fil et les conditions thermiques.
• Inductance incorrecte — contrôler le nombre de tours, le matériau du noyau et la méthode de mesure.
• Saturation magnétique — réduire la composante continue ou augmenter la taille du noyau.
• Performance EMI insuffisante — revoir la conception de l'enroulement, la mise à la terre et l'installation.
• Dommages mécaniques — inspecter l'isolation et l'intégrité des enroulements après manutention.

Fiche technique (paramètres typiques)

• Désignation du modèle : WL65125
• Matériau du noyau : variantes de ferrite (Sendust couramment proposé en option)
• Plage d'inductance : 23 µH – 500 mH
• Courant nominal : 6 A – 50 A
• Courant de saturation : jusqu'à 80 A (selon taille/matériau)
• Fréquence d'utilisation : 10 kHz – 300 kHz
• Température de fonctionnement : -40°C à +125°C
• Isolation : fil de cuivre émaillé
• Forme du noyau : toroïdal (circuit magnétique fermé)

Personnalisation & fabrication
Options OEM/ODM : choix de matériau de noyau, diamètre/type de fil, méthode et nombre de tours, inductance cible, courant nominal, options de fixation et tests électriques pour s'adapter aux contraintes applicatives et aux volumes de production.

Caractéristiques / spécifications techniques

• Désignation du modèle : WL65125 (préfixe famille/modèle)
• Matériaux du noyau : variantes ferrite (Sendust listé comme option courante)
• Plage d'inductance : ~23 µH à 500 mH
• Courant nominal : typ. 6 A à 50 A ; saturation jusqu'à ~80 A selon noyau/taille
• Fréquence de fonctionnement : ~10 kHz à 300 kHz (dépend du matériau)
• Plage de température : -40°C à +125°C
• Isolation : enroulement en cuivre émaillé
• Forme du noyau : toroïdal (trajet magnétique fermé)
• Applications courantes : alimentations, convertisseurs DC–DC, filtres EMI, électronique automobile, onduleurs, systèmes RF et de communication
