Inductance en ferrite WL270125

magnétiqueà noyau ferreuxbobinée

Résumé

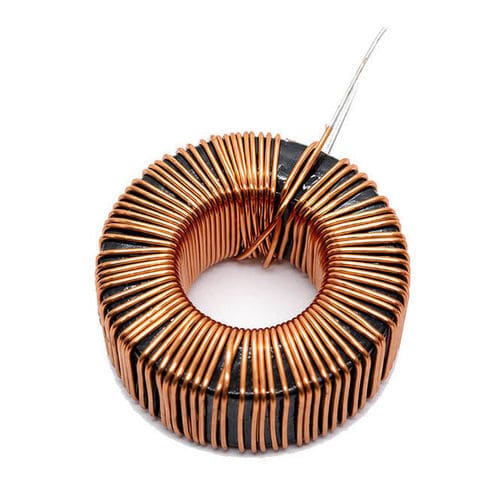

La bobine à noyau toroïdal WL270125 est un composant magnétique composé d'un noyau circulaire en matériau magnétique enroulé d'un conducteur. Son chemin magnétique fermé apporte une stabilité d'inductance, une fuite de flux réduite, une faible interférence électromagnétique (EMI) et un transfert d'énergie efficace. La conception toroïdale permet des dimensions compactes, une dissipation thermique améliorée et un fonctionnement peu bruyant par rapport aux géométries d'enroulement classiques. Les options de matériau de noyau (Sendust (Fe-Si-Al), ferrite, poudre de fer, nanocristallin) permettent d'adapter la pièce à différentes plages de fréquence et niveaux de puissance.

Description de la bobine à noyau toroïdal
Un inducteur à noyau toroïdal est un électroaimant avec un chemin magnétique continu où l'enroulement concentre le flux à l'intérieur du torus. Points fonctionnels clés :

• Le noyau en boucle fermée réduit les fuites magnétiques et l'EMI.
• Inductance élevée par unité de volume permettant des conceptions compactes.
• Bon comportement thermique pour les applications d'électronique de puissance.
• Personnalisable : matériau de noyau, nombre de spires, section du conducteur et options de montage.

Principe de fonctionnement
Le courant dans l'enroulement induit un champ magnétique guidé par le noyau circulaire, créant un trajet de flux fermé. Ce trajet concentré augmente l'inductance et permet à la bobine de stocker et restituer l'énergie efficacement. Dans les applications en courant alternatif et à commutation, la bobine s'oppose aux variations rapides de courant, assurant filtrage, lissage et suppression d'EMI.

Fiche technique (paramètres typiques sélectionnés)

• Matériau du noyau (exemple) : Sendust (Fe-Si-Al) ; autres options : ferrite, poudre de fer, nanocristallin
• Plage d'inductance : 3 µH – 500 mH
• Courant nominal : 8 A – 95 A
• Courant de saturation : jusqu'à 110 A
• Fréquence de fonctionnement : 30 kHz – 125 kHz
• Température de fonctionnement : -40 °C à +125 °C
• Isolation : fil de cuivre émaillé (typique)
• Forme du noyau : toroïdal

Applications
Domaines d'application typiques :

• Alimentations à découpage et conversion d'énergie industrielle
• Suppression de bruit EMI et filtrage dans les systèmes électroniques
• Convertisseurs et onduleurs pour énergies renouvelables
• Électronique de puissance automobile et gestion d'énergie
• Systèmes de communication et équipements de contrôle industriel

Avantages

• Faible fuite de flux et EMI réduite grâce au chemin magnétique fermé.
• Inductance élevée dans un volume compact, permettant des conceptions économes en espace.
• Inductance stable et fonctionnement à faible bruit audible en fonctionnement normal.
• Paramétrable pour la fréquence, le courant et les contraintes mécaniques.

Inconvénients

• Enroulement et fabrication plus complexes que pour des bobines simples sur bobine.
• La production en grande série peut nécessiter des équipements d'enroulement dédiés.
• Le choix du matériau du noyau est critique pour les performances à très haute fréquence.
• L'intégration mécanique et le montage peuvent être plus contraignants que pour certains inducteurs standards.

Dépannage et problèmes courants

• Surchauffe : souvent due à un surcourant, un fil sous-dimensionné ou une ventilation insuffisante — vérifier le courant nominal et la conception thermique.
• Inductance faible : peut résulter d'un nombre de spires incorrect, d'un noyau endommagé ou d'un mauvais matériau — vérifier l'enroulement et l'intégrité du noyau.
• Bruits audibles : provoqués par la vibration du noyau ou des enroulements lâches — améliorer la fixation mécanique et l'amortissement.
• Saturation : se produit lorsque le courant dépasse les limites du noyau — choisir un noyau plus grand ou un matériau à saturation plus élevée.
• Rupture d'isolation : due à des températures excessives ou à des dommages mécaniques — sélectionner une isolation adaptée et tester.

Caractéristiques techniques

• Modèle : WL270125
• Matériau du noyau (exemple) : Sendust (Fe-Si-Al) ; alternatives : ferrite, poudre de fer, nanocristallin
• Plage d'inductance : 3 µH – 500 mH
• Courant nominal : 8 A – 95 A
• Courant de saturation : jusqu'à 110 A
• Fréquence de fonctionnement : 30 kHz – 125 kHz
• Température de fonctionnement : -40 °C à +125 °C
• Isolation : fil de cuivre émaillé (typique)
• Forme du noyau : toroïdal
