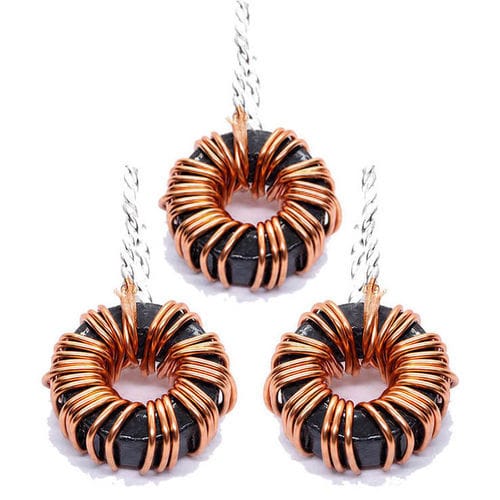

Inductance à noyau ferreux WL44125

en ferritepour courant fortDC

Présentation

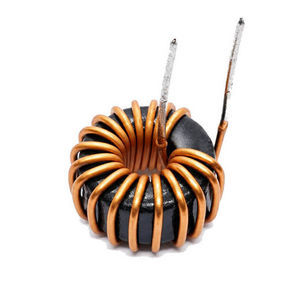

La bobine électromagnétique toroïdale WL44125 est un inducteur à noyau annulaire conçu pour des applications industrielles d'alimentation et de signal. Le circuit magnétique fermé assure une forte efficacité magnétique, un faible flux de fuite, un faible niveau acoustique et une réduction des perturbations électromagnétiques. La bobine est configurable selon le matériau du noyau, l'enroulement, le courant nominal, l'inductance et la fréquence de fonctionnement pour répondre aux besoins spécifiques.

Principe de fonctionnement
La bobine fonctionne par induction électromagnétique : le courant dans l'enroulement génère un champ magnétique concentré dans le noyau toroïdal. Le noyau circulaire continu minimise les fuites magnétiques, garantissant une inductance stable, un stockage d'énergie efficace et de faibles émissions. L'intensité du champ dépend du nombre de spires, du courant, du matériau du noyau et de la géométrie de la bobine.

Applications

• Électronique de puissance : alimentations à découpage, convertisseurs DC–DC, onduleurs et filtres EMI
• Énergies renouvelables : onduleurs solaires, convertisseurs éoliens, gestion de batteries
• Transformateurs et alimentations pour équipements industriels
• Équipement audio : inductances basse bruit pour amplificateurs haute fidélité
• Équipements médicaux, télécommunications et électronique automobile
• Automatisation industrielle : contrôleurs de moteur, tableaux de contrôle et capteurs

Avantages

• Haute efficacité magnétique et faible flux de fuite grâce au chemin magnétique fermé
• Format compact avec forte densité de puissance et inductance stable
• Faible bruit acoustique et réduction des vibrations
• Bon comportement thermique et configurable pour diverses fréquences et courants

Inconvénients / Remarques

• Fabrication plus complexe (équipements d'enroulement spécialisés) pouvant augmenter le coût
• La fixation et l'installation peuvent nécessiter des supports spécifiques du fait de la géométrie circulaire
• Les versions haute puissance peuvent réclamer un refroidissement ou une gestion thermique supplémentaire

Dépannage / Modes de défaillance courants

• Surchauffe : courant excessif, fil sous-dimensionné, ventilation insuffisante ou matériau de noyau inadapté
• Inductance faible : nombre de spires incorrect, dommage du noyau ou erreur de production
• Bruits excessifs : enroulement lâche, vibration du noyau ou mauvais montage — améliorer la fixation mécanique
• Interférences magnétiques : placement inapproprié près de composants sensibles — envisager un blindage ou un repositionnement
• Court-circuit / défaut d'isolation : isolation endommagée ou calibre de tension incorrect — vérifier la qualité et les classes d'isolation

Fiche technique bobine électromagnétique
| Parameter | Typical Value |
| ——————— | ——————– |
| Core Material | Sendust (Fe-Si-Al), ferrite, poudre de fer, acier au silicium |
| Inductance Range | 2.2µH – 300mH |
| Rated Current | 4A – 50A |
| Saturation Current | Jusqu'à 70A |
| Operating Frequency | 10 kHz – 100 kHz |
| Operating Temperature | -40°C à +125°C |
| Insulation Type | Fil de cuivre émaillé (autres options possibles) |
| Core Shape | Toroïdal |

Personnalisation et guide de sélection
La sélection doit prendre en compte l'inductance requise, la fréquence de fonctionnement, le courant nominal, la tension, le matériau du noyau et l'espace d'installation disponible. Les noyaux en ferrite sont privilégiés pour les applications HF et faibles pertes ; les noyaux en poudre de fer ou en acier au silicium conviennent aux applications forte puissance. La taille du noyau, le nombre de spires, la section du fil, l'isolation et la fixation peuvent être adaptés selon la demande.

Caractéristiques / Spécifications techniques

• Identifiant modèle : WL44125
• Matériaux de noyau typiques : ferrite, poudre de fer, acier au silicium, Sendust (Fe-Si-Al)
• Gamme d'inductance (capacité de production typique) : 2.2µH – 300mH
• Gamme de courant nominal (capacité de production typique) : 4A – 50A
• Capacité de courant de saturation : jusqu'à ~70A (dépend du design)
• Plage de fréquence d'utilisation : 10 kHz – 100 kHz (selon application)
• Plage de température d'utilisation : -40°C à +125°C
• Isolation : fil de cuivre émaillé (options d'isolation possibles)
• Usages typiques : transformateurs, filtres EMI, convertisseurs de puissance, onduleurs renouvelables, amplificateurs audio, équipements médicaux et télécoms
