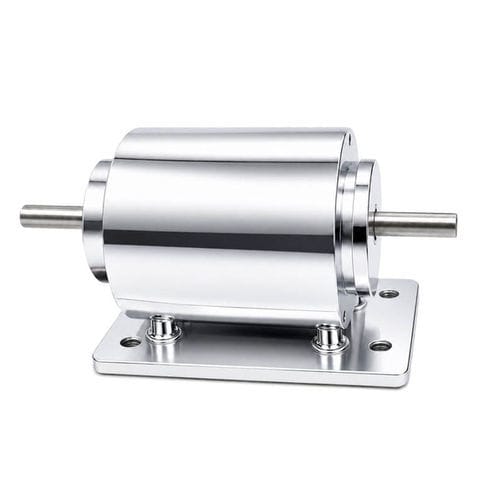

Électro-aimant rotatif WL3635

sans entretiencompact24 volts

Présentation du produit
Le solénoïde rotatif électrique convertit l'énergie électrique en mouvement rotatif mécanique contrôlé. Il est composé d'une bobine en cuivre, d'un noyau magnétique (armature), d'un arbre de sortie, d'un ressort de rappel et d'un boîtier. Conçu pour des rotations courtes et répétables, le WL3635 offre une réponse rapide, une intégration compacte et un entretien réduit, adaptés à l'automatisation industrielle et aux applications OEM.

Caractéristiques clés

• Profil compact pour installation peu encombrante
• Temps de réponse rapide et rotation courte répétable et précise (standard 25°)
• Plusieurs options de tension et de couple pour intégration flexible
• Construction simple, faible maintenance et grande répétabilité
• Variantes et options OEM pour cycle de service et fixation

Applications

• Automatisation industrielle : tri, emballage, actionnement de vannes, effecteurs robotisés
• Automobile : serrures de portes, modules de contrôle carburant, réglage de phares et HVAC
• Systèmes de sécurité : serrures intelligentes et mécanismes de contrôle d'accès
• Équipements médicaux et de laboratoire nécessitant un actionnement rotatif précis
• Distributeurs automatiques, pompes doseuses et dispositifs compacts de positionnement

Fiche technique (extrait)
Brand: Weilong Technology
Model Number: WL3635
Rated Voltage (V): DC 12V, 18V, or 24V
Rated Power (W): 15–25 W
Work Model: Rotation
Torque Force (Nm): 0.01 — 0.02 N.m
Rotating Angle: 25 degree only
Working Duty: 10%—100%
Service Life: 500 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing
Lead Wire Length (mm): 200
Install Style: screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 80°C
Duty Cycle: 25 %
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Fonctionnement
Lorsque le courant traverse la bobine en cuivre, un champ magnétique se forme et entraîne l'armature interne pour produire la rotation prédéfinie transférée à l'arbre de sortie. À l'arrêt de l'alimentation, le ressort de rappel ramène l'armature et l'arbre en position initiale. L'angle de rotation et le sens (horaire, anti-horaire ou bidirectionnel selon version) peuvent être personnalisés ; le couple dépend de la conception de la bobine, de la tension et des matériaux magnétiques.

Caractéristiques / spécifications techniques

• Modèle : WL3635
• Marque : Weilong Technology
• Plages de tension : DC 12V, 18V, 24V
• Puissance nominale : 15–25 W
• Type de rotation : rotation courte (standard 25°)
• Couple : env. 0,01–0,02 N·m
• Durée de vie : ~500 000 cycles (dépend de l'application)
• Boîtier : acier au carbone
• Longueur des fils : 200 mm
• Classe d'isolation : B ; Hi-Pot : AC 600V 50/60Hz 2s
• Température de fonctionnement : -10°C à 80°C
• Options de cycle : variantes intermittentes et continues (vérifier la conception de la bobine pour usage continu)
• Cycle d'utilisation typique : 25 %
• Certifications : CE, RoHS, ISO9001
• MOQ / Approvisionnement : MOQ 1000 pcs / jusqu'à 5000 pcs par semaine
• Délai typique : 30 jours ; port d'embarquement : Shenzhen
