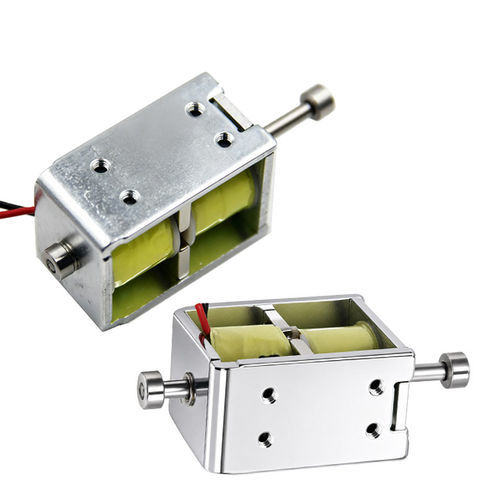

Ventouse électromagnétique WL0837

linéairede verrouillaged'auto-maintien

Overview
Le solénoïde à verrouillage bistable WL0837 est un actionneur électromécanique conçu pour des applications nécessitant une rétention d’état à basse consommation moyenne. Il utilise un aimant permanent pour maintenir le noyau dans l’une des deux positions stables après une brève impulsion électrique polarisée, ce qui supprime le besoin d’un courant de maintien continu. Sa conception compacte convient aux systèmes sur batterie, sensibles à l’espace ou critiques pour la sécurité dans les secteurs industriel, automobile et de la sécurité.

Product overview (compact bistable latching solenoid)
Conception industrielle compacte disponible en versions poussée/traction et rotatives, boîtiers en acier ou inox et bobines en cuivre haute conductivité. Fonctionne sur alimentations DC basse tension (plage typique 3,6V–24V). Le verrouillage magnétique assure une consommation nulle en maintien. Plusieurs tailles, courses et options de fixation facilitent l’intégration dans l’automatisation, le contrôle de fluides, les systèmes de verrouillage et les applications véhicules.

How it works
L’appareil combine une bobine électromagnétique et un aimant permanent. Une impulsion électrique courte (dépendante de la polarité) appliquée à la bobine renforce ou oppose le flux de l’aimant permanent, provoquant le déplacement du noyau vers l’autre position stable. À la fin de l’impulsion, l’aimant permanent maintient le noyau sans énergie. L’inversion de la polarité ramène le noyau à l’état précédent. Le changement d’état repose sur des impulsions de l’ordre de la milliseconde, permettant une très faible consommation moyenne et une génération de chaleur minimale.

Features

• Efficacité énergétique : consommation uniquement pendant les impulsions de commutation ; zéro consommation en maintien.
• Rétention bistable : deux états stables maintenus par un aimant permanent.
• Très faible génération de chaleur grâce à des impulsions courtes.
• Comportement fail-safe : conserve l’état commandé en cas de coupure d’alimentation.
• Empreinte compacte : bobine et assemblage plus petits que les solénoïdes à service continu.

Difference: single-latching vs double-latching
Le single-latching maintient la position à une extrémité après l’impulsion et nécessite une impulsion inverse pour revenir. Le double-latching (vraiment bistable) verrouille fiablement aux deux extrémités de course sans alimentation. Le choix dépend de la nécessité de maintenir une ou deux positions de manière passive.

Applications

• Contrôle de fluide : irrigation, HVAC et vannes sanitaires — impulsion pour ouvrir/fermer sans courant de maintien.
• Sécurité & contrôle d’accès : serrures intelligentes, verrous d’armoires ou rack serveurs conservant l’état sans alimentation.
• Aérospatial & automobile : actionneurs basse consommation pour verrous, commutateurs d’isolation et systèmes de gestion batterie.
• Automatisation industrielle : portails de tri, verrouillages de sécurité, relais à verrouillage et mécanismes de maintien de position.
• Objets connectés sur batterie et capteurs distants où la consommation minimale est essentielle.

Advantages & Disadvantages

• Avantages : consommation moyenne très faible, chaleur minimale, grande fiabilité et maintien de la position en cas de coupure.
• Inconvénients : coût unitaire supérieur aux solénoïdes simples, nécessite un pilote bipolaire, sensible à la démagnétisation en cas de très fortes températures ou champs externes, course souvent plus courte que certains modèles à service continu.

Troubleshooting (common issues & remedies)

• Problème : ne commute pas — Cause : amplitude/durée d’impulsion insuffisante. Solution : vérifier le pilote (tension/courant/temps) et le câblage ; réduire les chutes de tension.
• Problème : commute mais ne maintient pas — Cause : aimant affaibli ou surchauffé. Solution : vérifier la température de fonctionnement et l’exposition magnétique ; remplacer l’unité si dégradée.
• Problème : fonctionnement intermittent — Cause : connexions lâches ou alimentation instable. Solution : contrôler les connecteurs, la continuité et la stabilité d’alimentation ; vérifier la forme des impulsions.
• Problème : état inconnu au démarrage — Cause : état antérieur inconnu. Solution : implémenter une routine de démarrage pour commander un état sûr défini.

Design tips & selection guidance
Préciser la capacité du pilote pour fournir la tension, le courant et la durée d’impulsion requis. Si un état sûr est nécessaire à la perte d’alimentation, prévoir un circuit dédié (par ex. décharge de condensateur ou actionneur auxiliaire). Tenir compte du risque de démagnétisation en sélectionnant la classe de température et un blindage si nécessaire. Choisir une force de maintien ≥2× la charge mécanique attendue. Définir poussée/trac­tion requise, course, tension d’alimentation et contraintes environnementales (température, humidité, corrosion). Considérer single- vs double-latching selon sensibilité aux interférences et usure mécanique.

Product Datasheet (key parameters)
Brand: Weilong Technology
Model Number: WL0837
Rated Voltage (V): DC 12V
Rated Power (W): 10–20W
Push Pull Force: 300 Gf
Holding Force: 500 Gf
Stroke (mm): 3–5 mm (customizable)
Working Duty: 20%
Service Life: 100,000 cycles
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 200 mm
Install Style: Screw
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Caractéristiques / Spécifications techniques

• Model: WL0837
• Brand: Weilong Technology
• Rated supply: DC 12V
• Rated power: 10–20 W
• Push/pull force: 300 Gf
• Holding force: 500 Gf
• Stroke: 3–5 mm (customizable)
• Working duty: 20% (typical)
• Service life: ~100,000 cycles
• Material: high-quality magnet iron
• Lead wire: 200 mm
• Mounting: screw
• Insulation class: B
• Operating temperature: -10°C to 100°C
• Certifications: CE, RoHS, ISO9001
• MOQ: 1000 pcs; Supply ability: 5000 pcs/week; Typical delivery: 30 days
