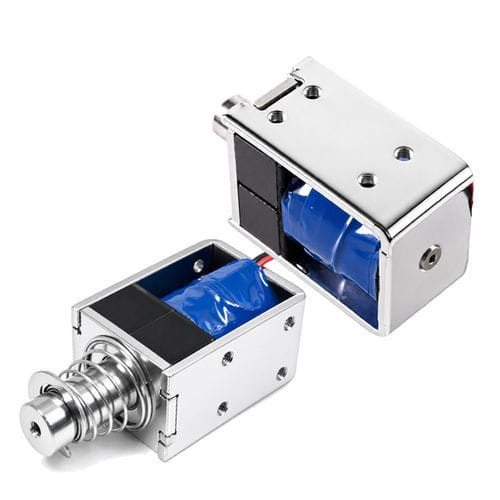

Ventouse électromagnétique WL1037

de verrouillaged'auto-maintienminiature

Présentation du produit
Le WL1037 est un solénoïde DC à verrouillage bistable de type poussoir-tireur, conçu pour des applications de verrouillage et de maintien où l'alimentation continue est indésirable. Il s'enclenche grâce à des aimants permanents et nécessite uniquement de brèves impulsions DC pour changer d'état, ce qui le rend adapté aux systèmes alimentés par batterie et à faible consommation d'énergie.

Caractéristiques principales

• Fonctionnement bistable en deux positions : maintien sans courant continu.
• Commande par impulsion : commutation par impulsions de quelques millisecondes ; maintien économe en énergie.
• Versions mono-bobine (nécessite inversion de polarité) ou bi-bobine disponibles.
• Conception compacte avec bon rapport effort/volume.
• Boîtiers sélectionnables : ouvert, tubulaire (résistant à l'humidité) ou entièrement fermé (IP65/IP67 disponibles).

Détails produit

• Brand: Weilong Technology
• Modèle : WL1037
• Tension nominale : DC 24.0 V (autres tensions : 3V, 5V, 12V, 48V)
• Puissance nominale : 12,3 W
• Type de fonctionnement : Push-Pull
• Force de maintien : 2,6 N (typ.)
• Course : 10 mm (personnalisable 2–15 mm)
• Temps de réarmement : 0,2 s
• Durée de vie : ~500 000 cycles
• Classe d'isolation : B ; Hi-Pot : AC 600V 2s
• Longueur des fils : 200 mm ; Montage : vis
• Temp. de fonctionnement : -10°C à 100°C
• Cycle de service : dépend du modèle (impulsions recommandées)
• Certifications : CE, RoHS, ISO9001
• MOQ : 1000 pcs ; Capacité : 5000 pcs/semaine ; Délai : ~30 jours depuis Shenzhen

Mécanisme
Le dispositif utilise des aimants permanents pour verrouiller le noyau en position étendue ou rétractée. Une courte impulsion DC contrôlée en polarité (ou l'activation de la bobine opposée) surmonte l'enclenchement magnétique pour déplacer le noyau ; une fois l'impulsion terminée, le flux magnétique permanent maintient le noyau sans courant.

Avantages

• Très faible consommation en position de maintien — idéal pour équipements sur batterie.
• Absence d'échauffement en veille, améliorant la fiabilité.
• Conserve l'état commandé en cas de coupure d'alimentation (fail-last).
• Format compact offrant une forte force relative à l'encombrement.

Limites

• Exige une commande avec inversion de polarité (mono-bobine avec pont en H) ou un pilote bi-bobine.
• Pas de retour de sécurité intrinsèque — un mécanisme additionnel est nécessaire pour un comportement fail-safe.
• Durée d'impulsion critique : trop courte risque de non-enclenchement ; trop longue peut surchauffer la bobine.
• Coût supérieur aux solénoïdes basiques en raison des aimants et de l'assemblage de précision.

Applications

• Serrures électroniques, contrôles d'accès et fermetures de coffrets.
• Équipements alimentés par batterie : compteurs, instruments portables, commandes à distance.
• Distributeurs automatiques, billetterie, systèmes de distribution automatiques.
• Automatisation industrielle : volets, dévieurs, vannes pilotes lorsque l'alimentation continue est impraticable.
• Contacts automobiles et mécanismes de verrouillage nécessitant une faible consommation de maintien.

Résumé dépannage

• Vérifications électriques : tension d'entrée, amplitude/durée et polarité des impulsions ; continuité et isolation de la bobine.
• Vérifications mécaniques : nettoyage du logement du noyau, contrôle de l'alignement et de l'entrefer, état des ressorts.
• Défaillances d'enclenchement : impulsion de mise/reset faible ou absente, aimants démagnétisés, blocage du noyau — corriger la commande, nettoyer/aligner ou remplacer les composants.

Spécifications techniques (valeurs clés)

• Brand: Weilong Technology
• Modèle : WL1037
• Tension nominale : DC 24.0 V
• Puissance : 12,3 W
• Type : Push-Pull
• Force de maintien : 2,6 N
• Course : 10 mm (personnalisable)
• Temps de réarmement : 0,2 s
• Durée de vie : 500 000 cycles
• Certifications : CE, RoHS, ISO9001
• Longueur des fils : 200 mm ; Montage : vis ; Tolérance : ±0,1 mm
• Protection : par défaut aucune (variants tubulaire/étanche disponibles)
• Temp. de fonctionnement : -10°C à 100°C ; Classe d'isolation : B ; Hi-Pot : AC 600V 2s
• MOQ : 1000 pcs ; Capacité : 5000 pcs/semaine ; Délai : ~30 jours ; Port : Shenzhen
