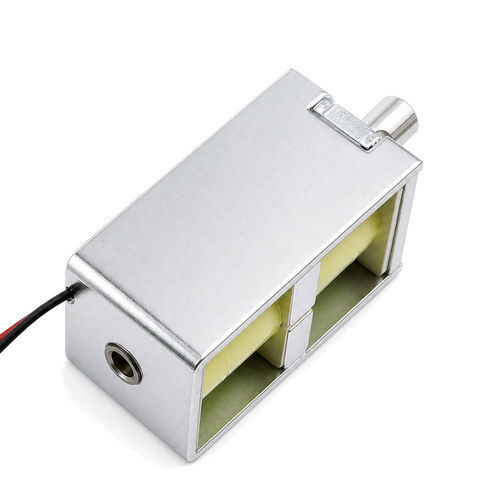

Électro-aimant linéaire WL1253

d'auto-maintiencompactbistable

Présentation produit
Le WL1253 est un électroaimant linéaire à verrouillage (bistable) qui conserve la position du noyau (étendue/rétractée) sans alimentation continue, grâce à un aimant permanent assurant le verrouillage mécanique. Une courte impulsion de polarité commande le changement d'état ; aucun courant n'est consommé en position verrouillée, ce qui convient aux dispositifs sur batterie et aux applications à faible consommation en veille.

Description fonctionnelle
Le WL1253 comprend une bobine, un aimant permanent, un noyau (plunger) et une enveloppe. Une brève impulsion CC de polarité adéquate inverse ou renforce le champ magnétique pour déplacer le noyau ; l'aimant permanent maintient ensuite la nouvelle position sans énergie supplémentaire. Course typique : 6 mm (personnalisable). Tension d'utilisation indiquée : jusqu'à DC 36 V selon la variante.

Principe de fonctionnement
Le dispositif associe électroaimant et aimant permanent. L'aimant permanent fournit la force de maintien en position étendue ou rétractée sans alimentation. L'application d'une impulsion DC correctement polarisée génère un champ transitoire qui annule ou renforce le champ permanent, entraînant le déplacement du noyau vers l'autre position stable. Après l'impulsion, le noyau reste verrouillé par l'aimant permanent jusqu'à la prochaine impulsion de polarité opposée.

Caractéristiques principales

• Fonctionnement bistable : deux positions stables avec consommation nulle en état verrouillé.
• Chauffe réduite grâce à l'opération par impulsions ; adapté pour l'actionnement intermittent.
• Force de maintien élevée par rapport à la taille grâce à l'aimant permanent interne.
• Réponse rapide et conception compacte ; options de blindage magnétique disponibles.
• Fonctionnement par impulsions courtes (ex. 20–100 ms) ; tension recommandée jusqu'à DC 36 V pour WL1253.

Erreurs de conception courantes / recommandations

• Mode puissance constante : éviter la conduction continue. Limiter la durée d'impulsion (généralement 20–100 ms) pour prévenir la surchauffe de la bobine.
• Polarité incorrecte : utiliser un pont en H ou un driver bidirectionnel ; un transistor en simple sens ne suffit pas.
• Contre-EMF : ajouter des diodes de roue libre ou des Zener pour absorber les pics de tension en fin d'impulsion.
• Surcharge mécanique : ne pas dépasser la force de maintien ; prévoir butées mécaniques.
• Alimentation insuffisante : vérifier que la source peut fournir le courant d'appel (jusqu'à 1–2 A à 12 V typ.).
• Interférences ferromagnétiques : éviter les structures en acier/fer à proximité ; privilégier des fixations non ferreuses.
• Démagnétisation : éviter températures excessives ou impulsions répétées incorrectes qui affaiblissent l'aimant permanent.

Fiche technique (extrait)

• Brand: Weilong Technology
• Model Number: WL1253
• Rated Voltage: DC 36V
• Rated Power: 30.9 W
• Work Model: Push-Pull Type
• Holding Force: 3000 GF
• Stroke (mm): 6 mm (customisable)
• Reset Time: 0.2 s
• Service Life: 100,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Superior magnet iron
• Lead Wire Length: 200 mm
• Install Style: Screw
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (non-IP rated)
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Pushing Force: 600 GF
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Thread Depth (mm): /
• Payment Term: TT, or LC at sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen

Avantages & Inconvénients

• Avantages : consommation nulle en veille, pas de dissipation thermique en position maintenue, mémoire mécanique, compacité et longue durée de vie en usage intermittent.
• Inconvénients : nécessite une commande bidirectionnelle (pont en H), force d'entraînement généralement inférieure aux solénoïdes alimentés en continu, sensible aux champs magnétiques externes, force de maintien non réglable par courant.

Dépannage : points clés

• Ne se verrouille pas (se déplace mais ne reste pas) : largeur d'impulsion trop courte ou aimant démagnétisé. Augmenter l'impulsion à 50–100 ms ; remplacer si aimant endommagé.
• Ne bouge pas : bobine en court-circuit/ouverte, blocage mécanique ou défaillance du driver. Vérifier la résistance de la bobine, la propreté du logement du noyau et la tension du driver.
• Verrouillage intermittent : polarité asymétrique, courant d'impulsion insuffisant ou blocage. Confirmer la polarité et stabiliser l'alimentation (condensateur basse ESR près de la bobine).
• Verrouille mais se relâche sous charge : charge externe supérieure à la force de maintien ou fixation ferromagnétique interférente. Utiliser un solénoïde plus puissant ou des fixations non ferreuses.
• Surchauffe lors des impulsions : vérifier la temporisation logicielle (largeur d'impulsion) ; ajouter un watchdog matériel pour éviter conduction prolongée.

Applications
Utilisations typiques : serrures électroniques, vannes d'arrêt pour compteurs, dispositifs médicaux portables (vannes/contrôles), mécanismes de verrouillage pour véhicules électriques, distributeurs automatiques, systèmes de contrôle d'accès, actionneurs IoT et autres automatismes basse consommation nécessitant un maintien d'état sans énergie.

Spécifications techniques

• Modèle : WL1253
• Tension nominale : DC 36 V
• Puissance nominale : 30.9 W
• Type de fonctionnement : Push-Pull (bistable)
• Force de maintien : 3000 GF
• Force de poussée : 600 GF
• Course : 6 mm (personnalisable)
• Temps de réarmement : 0.2 s
• Durée de vie : 100 000 cycles
• Certifications : CE, RoHS, ISO9001
• Matériau : aimant fer supérieur
• Longueur des fils : 200 mm
• Montage : vis
• Tolérance dimensionnelle : +/- 0.1 mm
• Étanchéité : aucune (non IP)
• Classe d'isolation : B
• Test Hi-Pot : AC 600 V 50/60Hz 2 s
• Température de fonctionnement : -10°C à 100°C
• Cycle de service : 1–100%
• MOQ : 1000 pcs
• Capacité d'approvisionnement : 5000 pcs/semaine
• Délai type : 30 jours
