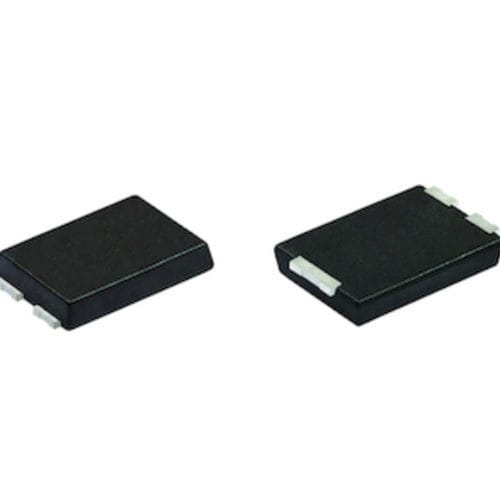

Diode SMD VS-E7SX0112-M3V

montage en surfacede redressementhaute fréquence

Présentation
Redresseur hyper-rapide (FRED Pt®) VS-E7SX0112-M3V. Courant direct nominal 1 A ; boîtier SMPC HV. Famille de tension mentionnée dans la documentation produit : 1200 V.

Caractéristiques

• Distance de fuite minimale : 5,4 mm
• Indice comparatif de piste (CTI) : ≥ 600
• Temps de récupération hyper-rapide avec Qrr réduit et récupération douce
• Structure planaire avec contrôle de durée de vie dopé au platine pour résistance et fiabilité améliorées
• Boîtier SMPC HV adapté aux applications haute tension

Applications

• Diode de clamp, snubber et roue libre pour alimentations auxiliaires flyback
• Fonctions bootstrap et désaturation pour drivers HV MOSFET et IGBT
• Redressement haute fréquence dans les circuits Cuk et SEPIC, notamment pour l'éclairage LED
• Rôles généraux de redresseur haute tension/haute fréquence nécessitant une faible chute de tension directe et une récupération rapide

Documents (sélection)

• Datasheet | VS-E7SX0112-M3V | Hyperfast Rectifier, 1 A FRED Pt®
• Markings | Part Marking Information | SMPC, SMPC HV FRED Pt®
• Packaging Information | SMPC HV
• Package Drawings | Outline Dimensions | SMPC HV
• Product Literature | Infographic : 1200 V FRED Pt® GEN 7 Hyperfast Rectifiers
• Product Literature | Selector Guide : Diodes and Rectifiers Solutions for Aerospace and Defense
• Sell Sheet : 1200 V FRED Pt® Hyperfast Rectifiers in SMPC HV Package

Spécifications techniques

• Type d'appareil : redresseur hyper-rapide (FRED Pt®)
• Référence : VS-E7SX0112-M3V
• Courant direct nominal : 1 A
• Distance de fuite minimale : 5,4 mm
• CTI : ≥ 600
• Comportement de récupération : temps hyper-rapide, Qrr réduit, récupération douce
• Structure : planaire avec contrôle de durée de vie dopé au platine
• Référence de boîtier : SMPC HV (voir documentation)
• Famille de tension (d'après documentation) : 1200 V FRED Pt® GEN 7
