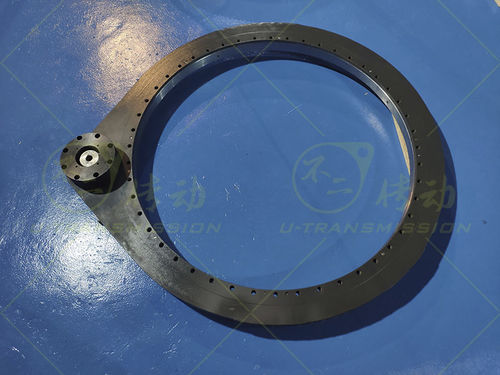

Système d'entraînement rotatif à couronne d'orientation S-II-O-1091-MC

l'entraînement par engrenage droit pour les servopositionneurs exige une précision de rotation ≤0,01°. En raison des exigences particulières des clients du servomoteur, le couple de démarrage de la commande pivotante à engrenage de précision devait être assez faible. Après avoir reçu les exigences des clients, l'équipe de conception d'Unique Transmission a décidé d'utiliser des couronnes d'orientation à jeu négatif. Les engrenages de la couronne d'orientation et les engrenages du pignon de transmission ont été rectifiés après la trempe, puis la précision des engrenages a atteint le niveau 6, le faux-rond des engrenages de la couronne d'orientation finie étant inférieur à 0,05 mm. Ce n'est que de cette manière que les exigences finales des clients peuvent être satisfaites. Grâce à des dispositions raisonnables en matière de processus et à un contrôle strict de la qualité, la couronne d'orientation finie présente un faux-rond de 0,05 mm et un faux-rond de 0,03 mm au niveau de la face frontale, le pignon satisfait pleinement aux exigences de la classe 6 et constitue une base solide pour l'utilisation par les clients d'entraînements rotatifs à engrenages de haute précision sur les servopositionneurs.
