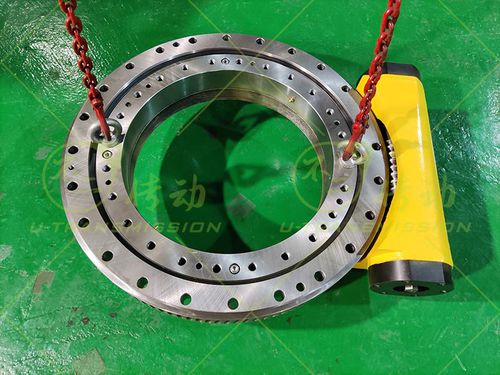

Système d'entraînement rotatif à vis sans fin W25

la couronne d'orientation à vis sans fin ouverte est utilisée dans les équipements d'automatisation. Le client dispose d'un espace d'installation limité dans la direction horizontale, il est nécessaire de limiter le diamètre extérieur de la transmission à vis sans fin, d'exiger un couple de sortie élevé et un grand rapport d'engrenage. En fonction des exigences des clients, Unique Transmission a conçu une transmission à vis sans fin ouverte de 25″ pour les clients. Pour faciliter l'installation des clients, le boîtier est retiré et l'addendum est modifié pour réduire le diamètre extérieur de la commande pivotante. L'extrémité d'entrée de la commande pivotante est conçue avec une bride d'adaptation selon les dimensions de l'interface du moteur du réducteur du client, qui peut ainsi la connecter et l'utiliser directement. L'extrémité sans entrée peut être conçue avec une tête hexagonale manuelle, ce qui permet aux clients de faire tourner manuellement la commande d'orientation pendant l'installation et le débogage ou dans les situations d'urgence. Le boîtier de la commande d'orientation est traité par un centre d'usinage afin d'assurer une correspondance précise des dimensions, une disposition technologique raisonnable garantissant que le mouvement axial des arbres à vis sans fin répond aux exigences de la conception. Le palier d'orientation adopte un faible jeu et une grande précision pour garantir le faux-rond de la face frontale et le faux-rond radial du palier d'orientation, un contrôle strict de la précision des dents pour garantir que l'assemblage final est une commande d'orientation de haute précision.
