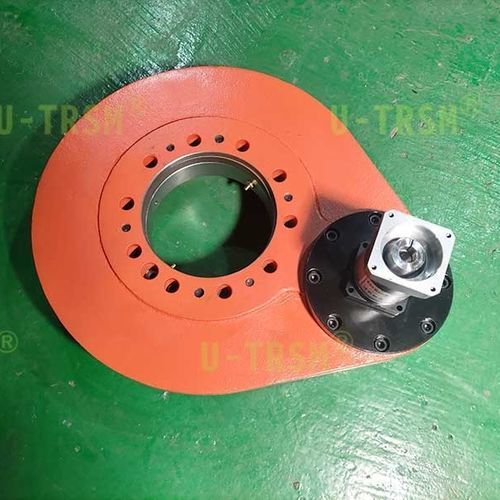

Système d'entraînement rotatif pour automatismes industriels S-I-O-0229

les commandes d'orientation à engrenage droit de précision sont utilisées pour l'équipement d'automatisation industrielle. Le client utilise les servomoteurs pour alimenter les commandes d'orientation, nous faisons correspondre les réducteurs planétaires de précision, le jeu des dents sur le cercle d'engrènement doit être ≤0,1mm, ce qui signifie que le jeu et le battement radial du roulement d'orientation doivent être très faibles. Pour les commandes d'orientation de précision, nous utilisons généralement des roulements d'orientation à jeu nul, ce qui permet de garantir que les bagues extérieures ne se déplaceront pas axialement et radialement sous l'effet de la force lorsque les commandes d'orientation fonctionnent, évitant ainsi la perte de précision causée par le jeu des roulements d'orientation. Afin de garantir un jeu de dent ≤0,1mm, les couronnes dentées et les pignons doivent être rectifiés après la trempe de la dent. La rectification de la dent peut garantir que les pignons et les couronnes dentées ont un très bon battement de dent, ce qui est la condition préalable pour garantir le jeu de dent. Lors de la communication avec les clients, certains d'entre eux s'inquiètent que la précision des réducteurs planétaires ne soit pas assez élevée, ce qui affecte la précision de la transmission, ou qu'il y ait un faible jeu entre l'arbre de sortie du réducteur et le pignon d'orientation, ce qui affecte la précision de la transmission finale En fait, l'ajustement des réducteurs planétaires et des trous d'arbre affecte la précision de la transmission, mais l'impact est très faible. Les réducteurs planétaires connectés aux entraînements d'orientation et aux entraînements d'orientation ont un certain rapport d'engrenage, compris entre 5,4 et 19,6. L'erreur du réducteur planétaire doit être divisée par le rapport d'engrenage de l'entraînement d'orientation, qui est la valeur finale de l'erreur causée au système, et l'impact de ce calcul est minime
