Régulateur de tension DC LP5907

pour équipements de télécommunicationpour applications automobilesLDO

Présentation
Le LP5907 est un régulateur linéaire à faible bruit (LDO) délivrant jusqu'à 250 mA en sortie. Conçu pour les circuits RF et analogiques, il apporte un faible bruit de sortie, un PSRR élevé, un courant de repos très bas et une bonne réponse transitoire. Il est stable avec des condensateurs céramiques d'entrée et de sortie de 1 µF et ne nécessite pas de condensateur de bypass de bruit séparé.

Résumé produit
Sorties fixes disponibles de 1,2 V à 4,5 V en pas fins. Courant d'alimentation typique en mode activé ≈ 12 µA. Le régulateur intègre fonctions Enable et décharge de sortie, protections contre la surchauffe et les courts-circuits, et est spécifié pour des plages de température automobile/industrielle. Supporte le placement distant du condensateur de sortie pour faciliter le routage PCB.

Caractéristiques

• Plage de tension d'entrée : 2,2 V à 5,5 V
• Plage de tension de sortie : sorties fixes 1,2 V à 4,5 V (nombreuses valeurs disponibles)
• Courant de sortie max : jusqu'à 250 mA
• Faible bruit de sortie : < 6,5 µVRMS (typ.)
• PSRR élevé : ex. 82 dB à 1 kHz, ~60 dB à 100 kHz (typ.)
• Courant de repos très faible (Iq) : ≈ 12 µA en mode activé
• Pas de condensateur de bypass de bruit requis ; stable avec 1 µF céramique en entrée et sortie
• Placement distant du condensateur de sortie possible
• Fonctions Enable et décharge de sortie ; protections thermique et court-circuit

Boîtier et médias

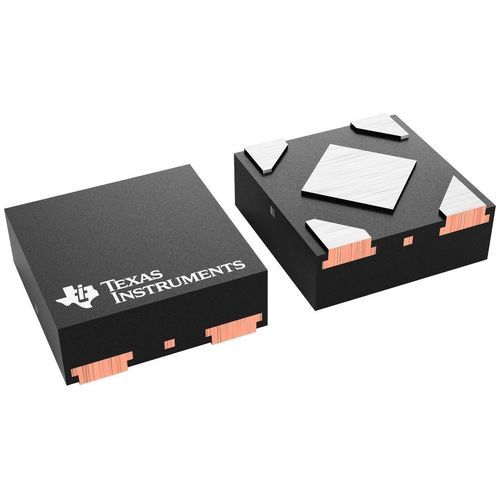

Disponible en plusieurs petits boîtiers CMS : variantes DSBGA 4 broches (YKE, YKG, YKM), SOT-23 (DBV) et X2SON (DQN). La fiche produit contient images de boîtier, valeurs de résistance thermique et schémas fonctionnels.

Remarques sur les options de sortie

• Exemples de tensions fixes : 0,85 V, 1,2 V, 1,5 V, 1,8 V, 1,9 V, 2,2 V, 2,5 V, 2,7 V, 2,8 V, 2,85 V, 2,9 V, 3,0 V, 3,1 V, 3,2 V, 3,3 V, 3,7 V, 4,0 V, 4,5 V
• Certaines options de fabrication offrent une résolution fine (pas de 25 mV) pour des sorties fixes personnalisées

Informations supplémentaires
Applications typiques : rails d'alimentation basse bruit pour front-end RF, front-end analogique, capteurs, modules caméra et équipements sur batterie. Plage de température de jonction / fonctionnement spécifiée de −40 °C à +125 °C selon le boîtier et la dérating.

Spécifications techniques

• Vin (min) : 2,2 V
• Vin (max) : 5,5 V
• Iout (max) : 0,25 A (250 mA)
• Options de sortie : sorties fixes (plusieurs tensions standard)
• Vout (min) : 1,2 V
• Vout (max) : jusqu'à 4,5 V (nombreuses options)
• Bruit : < 6,5 µVRMS (typ.)
• PSRR : 82 dB à 1 kHz (typ.) ; ≈60 dB à 100 kHz
• Iq (typ.) : 12 µA (activé)
• Tension de dropout (typ.) : ≈120 mV
• Tolérance de sortie : ±2 %
• Capacité de charge minimale : 1 µF (céramique)
• Sorties régulées : 1
• Résistance thermique θJA exemples (°C/W) : 186,9 ; 191,6 ; 193 ; 193,4 ; 194,1 ; 197,8 ; 206,1 ; 216,1 (selon boîtier)
• Plage de température de fonctionnement : −40 °C à 125 °C
