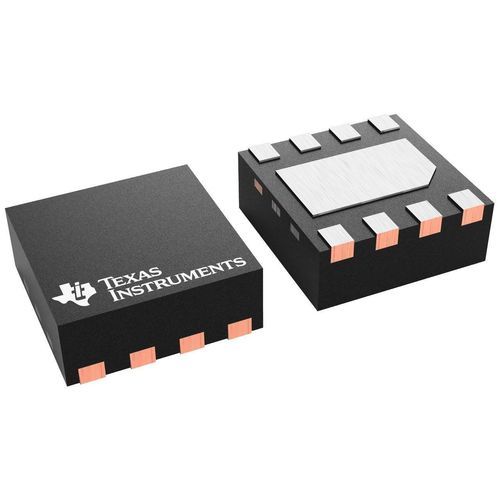

Convertisseur DC/DC élévateur TPS61021A

circuit intégréSMDpour appareil mobile

Présentation
Le TPS61021A est un convertisseur boost synchrone conçu pour les appareils portables et smart alimentés par batterie. Il fournit jusqu'à 3,3 V à 1,5 A à partir d'entrées abaissées à 1,8 V et peut fonctionner depuis des tensions d'entrée aussi faibles que 0,5 V pour prolonger l'autonomie. Les protections comprennent la surtension de sortie, le court‑circuit de sortie et l'arrêt thermique. La fréquence de commutation de 2,0 MHz permet l'utilisation d'inductances et de condensateurs de petite taille et un boîtier WSON compact de 2,0 mm × 2,0 mm.

Principales caractéristiques

• Plage de tension d'entrée : 0,5 V à 4,4 V
• Tension minimale de démarrage : 0,9 V
• Tension de sortie réglable : 1,8 V à 4,0 V
• Sortie typique : 3,3 V à 1,5 A (VIN ≥ 1,8 V)
• Efficacité typique jusqu'à 91 % (VIN=2,4 V, VOUT=3,3 V, IOUT=1,5 A)
• Fréquence de commutation : 2,0 MHz
• Courant de repos typique : 17 µA
• Limite de courant de commutation typique : 4,3 A
• Mode PFM en faible charge et déconnexion réelle entrée‑sortie en arrêt
• Protections : surtension de sortie, court‑circuit et thermique
• Boîtier WSON 2,0 mm × 2,0 mm

Paramètres techniques (résumé)
Topologie : Boost
Vin (min) (V) : 0,5
Vin (max) (V) : 4,4
Vout (min) (V) : 1,8
Vout (max) (V) : 4,0
Limite de courant de commutation (typ) (A) : 4,3
Iq (typ) (A) : 0,000017
Cycl. de travail max (%) : 90
Plage de température de fonctionnement (°C) : -40 à 125
Fonctions : Enable, efficacité en faible charge (PFM), Load Disconnect, mode Pass‑through, redressement synchrone

Applications

• Objets connectés et appareils portables alimentés par batterie
• Wearables et instruments portables
• Appareils médicaux portables
• Manettes de jeu et électronique grand public
• Systèmes de secours par supercondensateur et solutions de récupération d'énergie
