Régulateur à découpage ajustable LM2596

abaisseurbuck

Présentation
La série LM2596 regroupe des circuits intégrés monolithiques fournissant toutes les fonctions actives pour un régulateur à découpage abaisseur (buck). Ils peuvent délivrer jusqu'à 3 A avec une bonne régulation en charge et en tension. Disponibles en sorties fixes (3,3 V, 5 V, 12 V) et en version ajustable (1,2 V à 37 V). Conçus pour un faible nombre de composants externes et une intégration simple dans une alimentation à découpage.

Caractéristiques clés

• Courant de sortie maximal : 3 A
• Plage de tension d'entrée : 4,5 V à 40 V
• Options de sortie fixes : 3,3 V, 5 V, 12 V ; version ajustable 1,2 V–37 V (±4 % sous conditions spécifiées)
• Requiert typiquement seulement quatre composants externes
• Oscillateur interne à fréquence fixe 150 kHz (permet des composants de filtrage plus petits)
• Fonction Enable (TTL shutdown) et mode veille basse consommation (typ. ≈ 80 µA)
• Protection par coupure thermique et limitation de courant à réduction de fréquence en deux étapes
• Bonne régulation ligne/charge ; utilise des inductances standard facilement disponibles

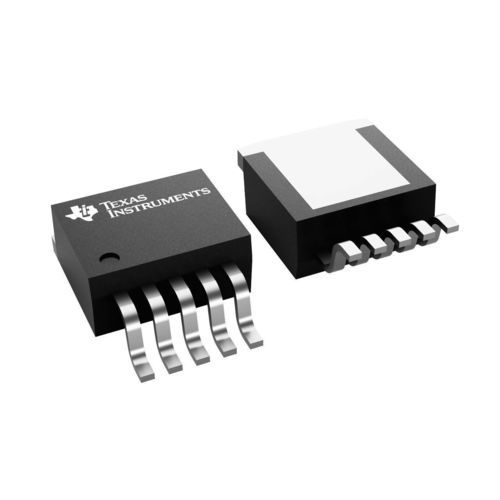

Boîtiers et mécanique
Disponible en boîtiers TO-220 5 broches (plusieurs options d’ébavurage/pliage de broches) et en boîtier CMS TO-263 5 broches. Exemples de surfaces de boîtier : TO-220 (NDH) 86.0552 mm² (10,16 × 8,47), TO-220 (NEB) 46.4312 mm² (10,16 × 4,57), TO-263 (KTT) 154.8384 mm² (10,16 × 15,24).

Paramètres (résumé)
Topologie : Buck
Iout (max) : 3 A
Vin (min) : 4,5 V
Vin (max) : 40 V
Vout (min) : 3,3 V (fixe) / 1,2 V (ajustable)
Vout (max) : 37 V
Iq (typ) : 0,005 A (5 mA) ; veille typique ≈ 80 µA
Cycle de travail (max) : 100 %
Mode de contrôle : Voltage mode
Fonctions : Enable, protection contre surcourant, coupure thermique
Plage de température d'utilisation : -40 °C à 125 °C

Informations complémentaires
Des inductances standard optimisées pour la LM2596 sont disponibles chez plusieurs fournisseurs. Ressources de conception : fiches techniques, modules d'évaluation, modèles PSpice et support WEBENCH Power Designer pour accélérer le prototypage et la validation.
