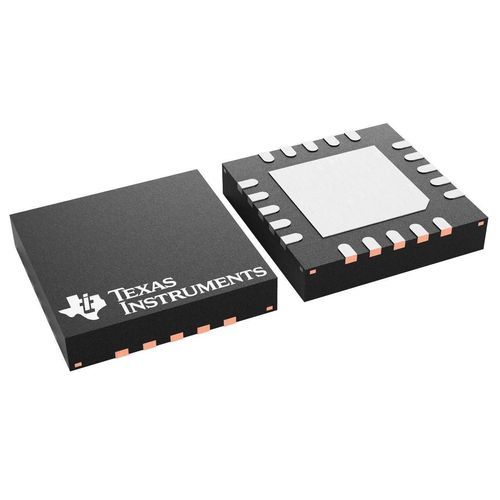

Régulateur de tension DC TPS7A47

pour applications médicalesLDOlinéaire

Description
La famille TPS7A47 regroupe des régulateurs linéaires à faible chute de tension (LDO) en mode positif, conçus pour un fonctionnement à très faible bruit (4 µVRMS) et capables de fournir jusqu'à 1 A. La gamme comprend une version programmable par PCB ANY-OUT™ (TPS7A4700) permettant de définir la tension de sortie via le routage, et une version ajustable (TPS7A4701) configurable avec résistances de rétroaction externes jusqu'à 34 V. Réalisée en technologie bipolaire pour des applications de mesure haute précision, la TPS7A47 apporte des rails propres pour les systèmes analogiques et mixtes exigeants.

Paramètres clés

• Tension d'entrée max (Vin max) : 36 V
• Tension d'entrée min (Vin min) : 3 V
• Courant de sortie max (Iout max) : 1 A
• Options de sortie : Ajustable, programmable par PCB (ANY-OUT™), Fixe
• Plage de tension de sortie (Vout) : 1,4 V min – jusqu'à 34 V (selon version)
• Bruit de sortie : 4 µVRMS (10 Hz–100 kHz)
• PSRR : 82 dB à 100 Hz ; >55 dB de 10 Hz à 10 MHz ; 60 dB à 100 kHz (valeur tabulée)
• Courant au repos (Iq typ) : 0,58 mA
• Tension de dropout typique à 1 A : 307 mV
• Capacité de charge minimale : 10 µF
• Précision : ±2,5 %
• Résistance thermique θJA (typ) : 30,5 °C/W
• Plage de température de fonctionnement : –40 °C à +125 °C

Fonctions principales

• Plage de tension d'entrée : +3 V à +36 V
• Bruit de sortie ultra-faible : 4 µVRMS (10 Hz–100 kHz)
• PSRR élevé adapté aux systèmes analogiques et RF sensibles
• Deux modes de configuration : programmable par PCB (ANY-OUT™) ou fixe/ajustable avec rétroaction externe
• Version ajustable (TPS7A4701) : sortie réglable jusqu'à 34 V avec résistances externes
• Broche Enable compatible niveaux logiques CMOS
• Limitation de courant et protection thermique intégrées
• Disponible en boîtier thermique compact (VQFN 20 broches, 5 × 5 mm)

Applications

• Alimentation d'amplificateurs opérationnels de précision, ADC et DAC
• Régulation post dc-dc pour filtrer le ripple des conversions à commutation
• Instrumentation, bancs de test et circuits audio/RF
• Équipements médicaux et autres systèmes nécessitant des rails d'alimentation très faible bruit

Boîtier et documentation

• Boîtier : VQFN 20 broches (5 × 5 mm)
• Performance thermique : θJA ≈ 30,5 °C/W (typ)
• Documentation : fiche technique, module d'évaluation (EVM), notes d'application et guides de conception
