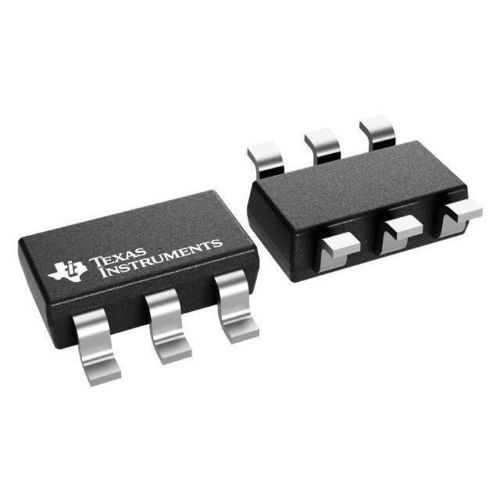

Convertisseur DC/DC abaisseur TPS563201

buckcircuit intégréSMD

Vue d'ensemble
Le TPS563201 est un convertisseur abaisseur synchrone (buck) compact de 3 A en boîtier SOT-23 6 broches (DDC). Conçu pour un nombre minimal de composants externes, il présente un faible courant de veille et une réponse transitoire rapide grâce au schéma de contrôle D-CAP2. Le TPS563201 fonctionne en mode pulse-skip pour optimiser l'efficacité en charge légère et accepte des condensateurs de sortie à faible ESR sans compensation externe.

Principales caractéristiques

• Convertisseur abaisseur synchrone 3 A (TPS563201) avec FETs intégrés
• Contrôle D-CAP2™ pour une réponse transitoire rapide
• Plage de tension d'entrée : 4,5 V à 17 V
• Plage de tension de sortie : 0,76 V à 7 V
• Mode pulse-skip (TPS563201) pour efficacité en faibles charges
• Fréquence de commutation : 580 kHz
• Courant d'arrêt faible : < 20 µA
• Précision de rétroaction : 2 % (25 °C)
• Limitation de courant par cycle et protection en mode hiccup
• Protection undervoltage non latchée (UVP) et thermal shutdown (TSD)
• Soft‑start fixe : 1,0 ms

Paramètres techniques

• Topologie : Buck
• Iout (max) : 3 A
• Vin (min–max) : 4,5 V – 17 V
• Vout (min–max) : 0,76 V – 7 V
• Mode de contrôle : D-CAP2
• Fréquence de commutation : 580 kHz
• Iq (typ) : 0,0004 A
• Duty cycle (max) : 80 %
• Température de jonction : -40 °C à 125 °C

Boîtier | Broches | Dimensions

• Boîtier : SOT-23-THN (DDC)
• Broches : 6
• Surface approximative : 8,12 mm² (2,9 x 2,8 mm)

Module d'évaluation
Carte d'évaluation : TPS563201EVM-715 — module d'évaluation step-down 3 A. Les EVM et exemples de routage accélèrent le prototypage.

Documentation & ressources
Fiche technique, notes d'application, modèles PSpice, guide EVM et designs de référence disponibles pour la sélection, le routage et les aspects thermiques.

Applications typiques

• Régulation point-of-load pour systèmes industriels et embarqués
• Équipements télécom et réseaux
• Équipements de test automatique et instrumentation
• Appareils alimentés sur batterie et applications à consommation optimisée
