Contrôleur de chargeur de batteries BQ25713

Présentation Le BQ25713/BQ25713B est un contrôleur de charge synchrone NVDC en topologie buck‑boost pour systèmes 1 à 4 cellules en série. Il assure des transitions automatiques entre les modes buck, boost et buck‑boost, prend en charge USB‑PD et USB‑OTG et intègre des protections système pour garantir un fonctionnement fiable dans des applications à encombrement limité. Les fonctions Vmin Active Protection et Input Current Optimizer contribuent à la stabilité lors de pics de charge.

Principales caractéristiques

• Compatible brochage et logiciel avec BQ25703A
• Charge 1–4 cellules en série ; compatible avec plusieurs chimies (Li‑Ion, LiPo, LiFePO4, plomb, NiMH, NiCd, SuperCap)
• Large plage d'entrée : 3.5 V à 24 V (max absolu 30 V)
• Compatibilité USB 2.0/3.0/3.1 (Type‑C) et réglages d'intensité USB Power Delivery
• Transitions automatiques et transparentes entre buck, boost et buck‑boost
• Gestion NVDC du chemin d'alimentation avec instant‑on et mode de supplémentation par la batterie
• USB OTG : VBUS réglable 3.0 V à 20.8 V (résolution 8 mV) ; limite de courant OTG jusqu'à 6.4 A (résolution 50 mA)
• Input Current Optimizer (ICO) et IDPM/VDPM pour protection de la source et extraction maximale de puissance d'entrée
• Pass Through Mode (PTM) pour améliorer l'efficacité système et accélérer la charge
• ADC intégré pour surveillance tension/courant/puissance ; sortie PROCHOT pour limitation CPU (profils IMVP8/IMVP9)
• Fréquence de commutation programmable : 800 kHz ou 1.2 MHz
• Haute précision : ±0.5 % tension de charge ; ±2 % régulation/mesure courant d'entrée/charge ; ±4 % mesure puissance
• Sécurité : arrêt thermique, protections surtension/surdébit sur entrée/système/batterie
• Certification : IEC 62368‑1 CB ; faible courant de repos batterie

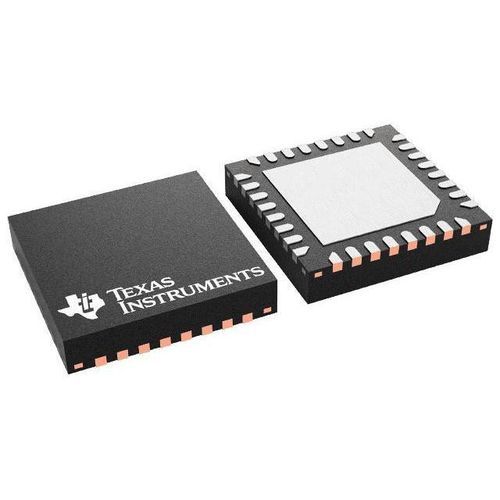

• Boîtier : WQFN 32 broches 4 × 4 mm

Caractéristiques électriques et mécaniques

• Nombre de cellules en série prises en charge : 1, 2, 3, 4
• Courant de charge maximal : 8.128 A
• Plage de tension de charge batterie : 1.024 V à 19.2 V
• Tension d'entrée opérationnelle : 3.5 V à 24 V (max absolu 30 V)
• Topologie de contrôle : buck‑boost synchrone NVDC
• Interface de contrôle : I2C + broche matérielle pour limite de courant d'entrée
• Fréquence commutation programmable : 800 kHz ou 1.2 MHz
• Température de fonctionnement : −40 °C à 85 °C
• Boîtier : WQFN 32 broches 4×4 mm

Applications Conçu pour systèmes compacts et portables industriels tels que contrôleurs embarqués, instruments portatifs, ordinateurs portables/tablettes durcis et autres équipements nécessitant une gestion flexible des sources d'entrée, compatibilité USB‑PD et gestion de batterie fiable en encombrement réduit.

Documentation et ressources Ressources de conception : fiche technique, notes d'application, module d'évaluation et designs de référence pour accélérer l'intégration et l'évaluation système. Module d'évaluation disponible pour développement et tests.
