Concasseur à cône C-1550

mobilehaute capacitésur chenilles

Présentation

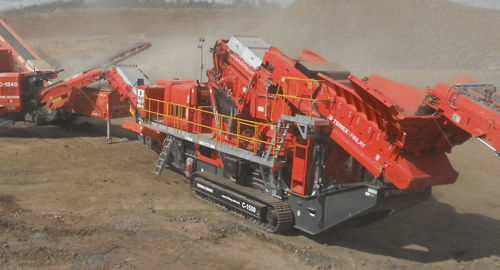

Le Finlay C-1550 est un concasseur à cône mobile sur chenilles conçu pour les applications de carrière et d’exploitation minière en surface à forte capacité. Il intègre une chambre conique de 1300 mm, un entraînement direct à embrayage variable, un réglage hydraulique du côté fermé (CSS) et un système de relâchement automatique pour protéger la chambre et limiter les arrêts.

Caractéristiques principales

• Réglage hydraulique du CSS avec surveillance électronique pour des réglages précis en marche.
• Entraînement direct économe en carburant via embrayage humide.
• Système hydraulique de relâchement (tramp-relief) avec réarmement automatique pour protéger la chambre de concassage.
• Détection automatique des métaux sur la bande d’alimentation avec arrêt automatique et goulotte de purge pour évacuer les contaminants.

Trémie / alimentateur

• Capacité trémie : 8 m³ (10,4 yd³).
• Hauteur d'alimentation : 3,3 m (10'10"), extensible jusqu'à 3,7 m (12'2") en option.
• Largeur trémie arrière : 2,5 m (8'2"), extensible jusqu'à 4,16 m (13'8").

Convoyeur principal

• Largeur de bande : 1,2 m (48").
• Type de bande : plain.
• Hauteur de déchargement : env. 3,55 m (11'8").

Chambre à cône

• Diamètre tête conique : 1300 mm (51"/52" nominal).
• Vitesse du cône : env. 690–760 tr/min (selon application).
• Disposition d'entraînement : entraînement direct via embrayage et courroies trapézoïdales.
• Indicateurs d'usure manteau/concave ; contrôle de vitesse variable pour optimiser la granulométrie.

Châssis sur chenilles

• Largeur des patins : 500 mm (20").
• Entraxe des pignons : 3,80 m (12'6").
• Vitesse de translation : env. 1,1–1,2 km/h.
• Capacité de pente : jusqu'à 25°.

Détection et purge des métaux

• Détection de métaux sur la bande d'alimentation avec arrêt automatique pour protéger le cône.
• Goulotte de purge évacuant les contaminants métalliques pour réduire les dommages et les temps d'arrêt.

Télématique T-Link

• T-Link embarqué pour la surveillance à distance de la localisation et de l'état de la machine.
• Matériel et logiciel installés en usine ; abonnement aux données inclus selon spécification fabricant.

Caractéristiques / spécifications techniques (indicatives)

• Options moteur : Caterpillar C15 Acert ≈522 hp (390 kW) ou Scania DC13 ≈500 hp (368 kW) selon configuration.
• Poids de transport (env.) : 56 500 kg (124 561 lbs).
• Dimensions de transport (env.) : H 3,8 m × L 17,92 m × l 3,0 m.
• Dimensions de travail (env.) : H 4,89 m × L 16,8 m × l 3,92 m.
• Applications typiques : extraction en carrière, production d’agrégats et concassage de minerai en surface.
