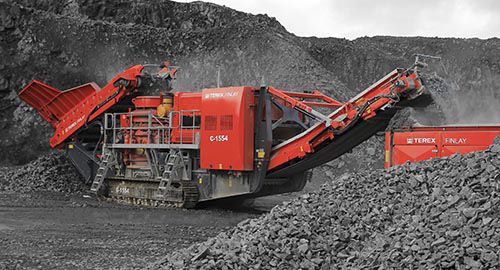

Concasseur à cône C-1554

mobilesur chenilles

Description

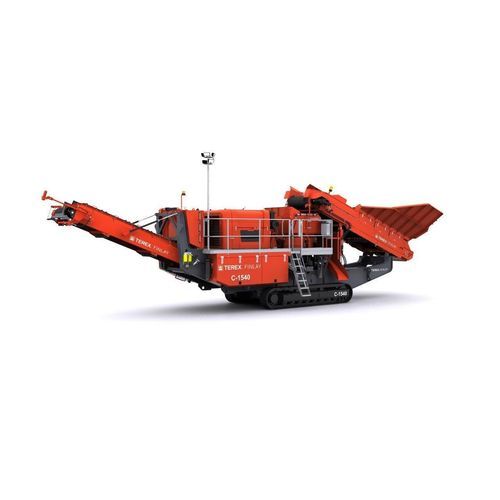

Le concasseur giratoire mobile à entraînement direct C-1540, économe en carburant, est conçu pour les producteurs de taille moyenne et les opérateurs de concassage sous contrat. L’appareil intègre la chambre de cône Terex 1000 éprouvée, alimentée en choke feed avec capteur de niveau intégré, relâchement automatique des corps étrangers et réglage hydraulique du côté fermé (CSS). Une large trémie/alimentateur comprend une détection automatique des métaux et une goulotte de purge pour évacuer les contaminants métalliques et protéger le cône, réduisant ainsi les temps d’arrêt. Autres atouts : mise en service rapide, maintenance simplifiée, fort rapport de réduction, capacité de production élevée et système de commande électronique avancé.

Avantages / Fonctionnalités

• Transmission à entraînement direct via embrayage pour une consommation réduite.
• Système hydraulique de relâchement des corps étrangers avec réarmement automatique pour protéger la chambre.
• Détection des métaux sur la bande d’alimentation avec arrêt automatique et goulotte de purge.
• Hydraulique auxiliaire sensible à la charge pour optimiser l’efficacité de l’installation.
• Temps de mise en service réduit et facilité d’entretien.

Trémie / Alimentateur

• Capacité trémie : 5 m³ (6,5 yd³).
• Hauteur d’alimentation : 2,8 m (9'2").
• Largeur arrière de la trémie : 2,1 m (6'10").
• Barre d’impact installée pour réduire la charge d’impact sur la bande d’alimentation.
• Portière arrière basculante pour alimentation auxiliaire du concasseur.
• Système automatique de détection des métaux et goulotte de purge pour évacuer les débris métalliques.

Chambre conique

• Chambre de cône Terex 1000 (1000 mm / 40").
• Plage de vitesse arbre contre : ~915–1010 tr/min (indication).
• Contrôle de vitesse variable pour une qualité produit constante.
• Réglage hydraulique CSS 'on the fly' avec système de surveillance.

Convoyeur principal

• Largeur de bande : 900 mm (36").
• Angle de travail : env. 21°.
• Barres d’impact et revêtements résistants à l’usure au point d’alimentation.
• Hauteur de déchargement : env. 3,3 m (10'10").
• Capacité de stockage standard : ~53,5 m³ (70 yd³) @ 40°.

Châssis / Train de roulement

• Largeur de la semelle des chenilles : 400 mm (16").
• Vitesse de déplacement : env. 1,3 km/h.
• Capacité de montée : env. 25°.

Système de détection des métaux et purge
La détection des métaux sur la bande d’alimentation avec arrêt automatique protège le cône des corps étrangers. La goulotte de purge élimine les contaminants métalliques de la machine pour réduire les dommages et les immobilisations.

Télématique

• Matériel et logiciel T-Link fournis de série.
• Abonnement données gratuit inclus pour une période définie (montage d’usine standard).

Caractéristiques techniques

• Modèle : C-1540
• Diamètre tête conique : 1000 mm (40").
• Puissance nette moteur (exemples) : Tier 3 - CAT 261 kW ; Tier 4F/Stage IV - Scania 257 kW.
• Poids de transport : env. 33 350 kg (73 524 lbs).
• Dimensions de transport (approx.) : H 3,45 m × W 2,75 m × L 15,55 m.
• Dimensions de travail (approx.) : H 4,35 m × W 3,9 m × L 14,9 m.
• Capacité trémie : 5 m³.
• Largeur bande convoyeur principal : 900 mm.
• Hauteur de déchargement : 3,3 m.
• Capacité de stockage standard : ~53,5 m³ (@40°).
• Chenilles : largeur semelle 400 mm ; vitesse de déplacement ~1,3 km/h ; capacité pente ~25°.
• Système d’entraînement : entraînement direct via embrayage.
• Systèmes de protection : détection de métaux avec auto-stop et goulotte de purge ; relâchement hydraulique avec réarmement automatique.
