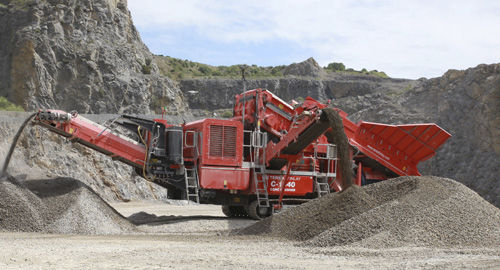

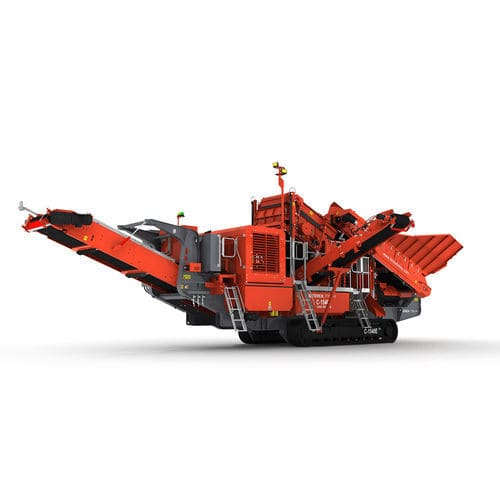

Concasseur à cône hydraulique C-1540 Hybrid

mobilehaute capacitésur chenilles

Présentation
Le Finlay® C-1540 Hybride est un concasseur à cône mobile sur chenilles, à double alimentation, offrant la possibilité d’alimenter l’installation soit par raccordement au réseau électrique, soit par génératrice embarquée. Il intègre la chambre conique Terex® 1000 avec entraînement électrique direct, relâchement automatique des corps étrangers et réglage hydraulique du Closed Side Setting (CSS).

Principaux avantages

• Double alimentation : utilisation possible sur réseau électrique ou via générateur embarqué selon les besoins du chantier.
• Chambre Terex 1000 avec entraînement électrique direct, libération automatique des matériaux non concassables et réglage hydraulique du CSS.
• Module de pré‑criblage optionnel pour dériver les fines avant la chambre et réduire l’usure.
• Détection automatique des métaux sur la bande d’alimentation avec arrêt automatique et goulotte de purge pour évacuer les contaminants métalliques.
• Mise en service rapide, maintenance facilitée, fort taux de réduction et commande électronique avancée.

Télématique

• Matériel et logiciel T‑Link fournis en série avec abonnement aux données gratuit pendant sept ans pour le suivi à distance et l’accès aux données de performance.

Chambre à cône

• Chambre Terex 1000 (40").
• Plage de vitesse du contre‑arbre : 840–940 tr/min.
• Cinq réglages de vitesse de la tête du cône pour obtenir différentes granulométries.
• Réglage hydraulique du CSS en service avec système de surveillance.

Trémie / alimentateur

• Capacité de la trémie : 5 m³ (6,5 yd³).
• Largeur arrière de la trémie : 2,45 m (8').
• Largeur de bande de l’alimentateur : 1,05 m (42").
• Angle de travail : 24° (alimentation via pré‑criblage) / 21° (alimentation directe).
• Hayon arrière rabattable pour alimentation auxiliaire et barre d’impact pour réduire la charge sur l’alimentateur.

Convoyeur principal

• Largeur de bande : 900 mm (36").
• Hauteur de déchargement : 3,3 m (10'10").
• Barres d’impact et revêtements résistants à l’usure au point d’alimentation.
• Provision pour suppression des poussières : tuyau et barres de pulvérisation fournis (pompe non fournie).
• Capacité standard de la pile : 53,5 m³ (70 yd³) à 40°.

Système de pré‑criblage (option)

• Pont supérieur : 1,83 m x 1,22 m (6' x 4').
• Le module maximise la production et réduit l’usure en éliminant les fines avant la chambre du cône.

Goulotte de purge des métaux

• Détecteur de métaux sur la bande d’alimentation avec arrêt automatique pour protéger le cône ; la goulotte de purge évacue les contaminants métalliques hors de la machine.

Chenilles / mobilité

• Largeur des patins : 500 mm (20").
• Vitesse de déplacement : env. 1,1 km/h.
• Capacité de pente : env. 25%.

Powerpack hybride

• Options de double alimentation offrant des avantages en coûts et en efficacité : alimentation depuis le réseau ou via générateur embarqué selon les exigences du site.

Caractéristiques techniques

• Puissance nette moteur (Tier 2 / Stage II équ.) : Scania DC09 350 hp / 257 kW.
• Puissance nette moteur (Stage IIIA régime constant) : Scania DC09 365 hp / 273 kW.
• Puissance nette moteur (Tier 4F / Stage IV) : Scania DC09 350 hp / 257 kW.
• Diamètre tête conique : 1000 mm (40").
• Poids de transport : 99,914 lbs / 45,320 kg.
• Capacité trémie : 5 m³ (6,5 yd³).
• Largeur bande alimentateur : 1,05 m (42").
• Largeur convoyeur principal : 900 mm (36"); hauteur de déchargement : 3,3 m (10'10").
• Capacité pile standard : 53,5 m³ (70 yd³) à 40°.
• Plage de vitesse du contre‑arbre : 840–940 tr/min.
• Nombre de réglages de vitesse tête cône : 5.
• Pré‑criblage pont supérieur : 1,83 m x 1,22 m (6' x 4').
• Largeur patins chenilles : 500 mm (20").
• Vitesse de déplacement : env. 1,1 km/h ; capacité de pente : env. 25%.
