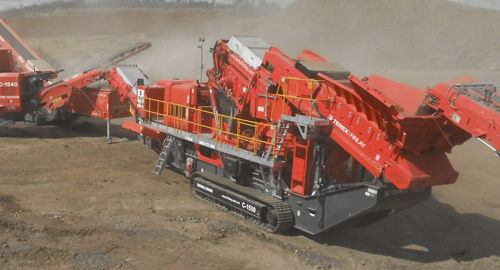

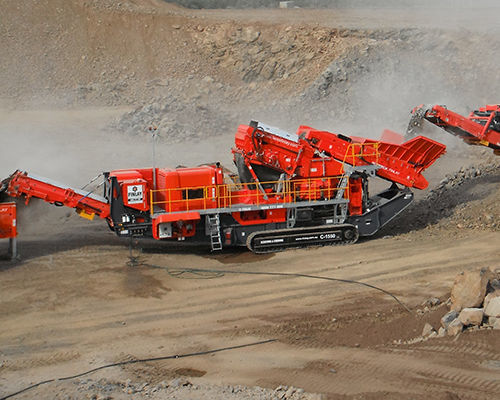

Concasseur à cône C-1550P

mobilehaute capacitésur chenilles

Présentation
Le Finlay C-1550P est une centrale de concassage à cône mobile autopropulsée, basée sur le concasseur giratoire Finlay 1300 à entraînement direct. La machine propose un pré-crible optionnel (2,45 x 1,52 m) pour l'extraction ou le contournement des fines, un système de chutes intégré pour dériver ou réintroduire les fines, et la télématique T-Link en équipement standard sur les versions concernées.

Conception et fonctionnement

• Groupe sur chenilles autopropulsé avec grande trémie/alimentateur et détection automatique des métaux avec purge pour protéger le cône et réduire les arrêts.
• Module de pré-crible optionnel (1 étage 2,45 m x 1,52 m) pour éliminer les fines avant la chambre du cône.
• Convoyeur d'alimentation hydrauliquement réglable pour fonctionnement avec pré-crible ou alimentation directe du cône.
• Transmission à entraînement direct à embrayage humide, efficace en consommation, avec commande électronique et régulation de vitesse du cône.
• Système hydraulique de relâchement des corps étrangers avec réarmement automatique pour protéger la chambre.
• Système de chutes intégré permettant de bypasser ou de réintroduire les fines afin d'optimiser la productivité et réduire l'usure des revêtements.
• Prédisposition pour suppression des poussières fournie de série (tuyau et barres de pulvérisation; pompe non fournie).

Caractéristiques principales

• Ajustement hydrauliques du Closed Side Setting (CSS) avec surveillance électronique pour réglage en cours d'opération.
• Entraînement direct économe en carburant via embrayage humide.
• Système hydrau. de relâchement avec réarmement automatique pour minimiser les temps d'arrêt.
• Détection des métaux sur la bande d'alimentation avec arrêt automatique et système de purge contrôlable pour l'évacuation des contaminants métalliques.
• Options de contournement ou de réintroduction des fines pour un meilleur contrôle produit et une productivité accrue.

Modules & composants

• Trémie / alimentateur : trémie de grande capacité avec détection automatique des métaux et système de purge; extensions de trémie en option.
• Convoyeur principal : bande 1,2 m, barres d'impact et revêtements résistants à l'usure au point d'alimentation, plinthe sur toute la longueur, capteur de niveau; hauteur de déchargement env. 3,8 m; capacité de tas ~81,6 m³ @ 40°.
• Convoyeur latéral du pré-crible : convoyeur repliable hydrauliquement pour évacuation des fines; largeur de bande 650 mm.
• Concasseur à cône : chambre Terex 1300 (1300 mm / 52") avec indicateurs d'usure manteau/concave; configuration concave moyen-grossière; CSS réglable en cours d'utilisation (min 24 mm — max 44 mm).
• Châssis / chenilles : sous-châssis robuste sur chenilles; largeur de patin 500 mm, vitesse de translation ~1,1 km/h, capacité de pente ~25°.

Télématique
Le matériel et logiciel T-Link sont montés de série sur les machines concernées pour assurer la surveillance à distance et les données de performance (conditions d'abonnement applicables).

Caractéristiques techniques

• Modèle : C-1550P
• Marque : Finlay
• Diamètre tête conique : 1300 mm (52")
• Puissance nette moteur : Tier 3 — Cat C15 522 ch (390 kW) ou Tier 4F — Scania 500 ch (368 kW) selon variante
• Poids de transport : env. 64 820 kg (142 903 lbs)
• Dimensions transport (L x l x H) : env. 18,3 m x 3,0 m x 3,8 m
• Dimensions en service (L x l x H) : env. 19,25 m x 7,1 m x 6,0 m
• Pré-crible : plateau supérieur 2,45 m x 1,52 m, angle ~23°
• Convoyeur latéral pré-crible : largeur 650 mm, hauteur de décharge ~2,8 m, capacité tas 32,6 m³ @ 40°
• Convoyeur principal : largeur 1,2 m, hauteur env. 3,8 m, capacité tas ~81,6 m³ @ 40°
• Capacité trémie : env. 8 m³ (largeur arrière 2,5 m; extensible jusqu'à 4,16 m)
• Plage CSS : min 24 mm — max 44 mm
• Inclusions standard : détection et purge des métaux sur bande d'alimentation, predisposition suppression poussières, télématique T-Link (selon équipement).
