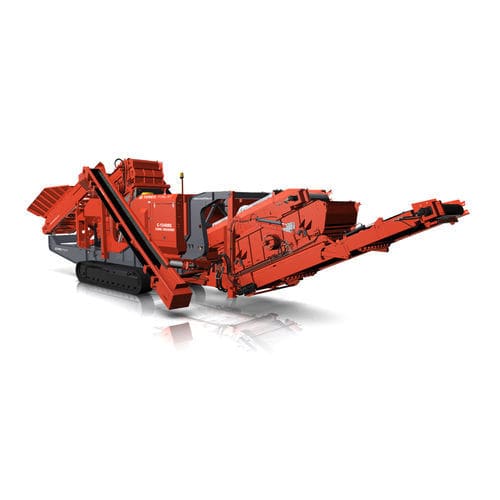

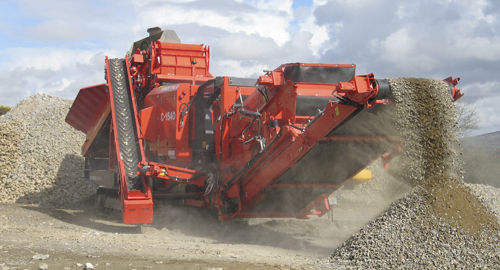

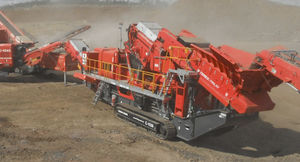

Groupe de concassage et de criblage à cône C-1540RS

mobilesur chenilles

Présentation
Le Finlay C-1540RS est un concasseur giratoire mobile sur chenilles combinant concassage et criblage sur un même châssis. Basé sur le modèle C-1540, il intègre un convoyeur de recirculation embarqué et un crible détachable double étage qui peut être retiré rapidement sans équipement de levage pour une utilisation en circuit ouvert.

Principales caractéristiques

• Crible détachable 12’ x 5’ (3,66 m x 1,52 m) à deux étages renvoyant les refus vers le concasseur via le convoyeur de recirculation embarqué.
• Crible et convoyeur des fines détachables rapidement pour conversion au circuit ouvert.
• Convoyeur intermédiaire optionnel et crible inférieur optionnel permettant la production d’un second produit selon spécification.

Trémie / Alimentateur

• Capacité de la trémie : 5 m³ (6,5 yd³)
• Largeur arrière de trémie : 2,45 m (8’) ; avec extensions optionnelles : 3,7 m (12’2”)
• Angle de travail : 24° (alimentation par pré-crible), 21° (alimentation directe)
• Porte arrière rabattable pour alimentation auxiliaire du concasseur
• Barre anti-chocs pour réduire l’impact sur le convoyeur d’alimentation

Module de pré-criblage

• Pont supérieur : 1,83 m x 1,22 m (6’ x 4’)
• Élimine les fines avant la chambre à cône pour maximiser la production et réduire l’usure

Convoyeur des fines

• Largeur de bande : 1,4 m (55”)
• Angle de travail : 19°–22°
• Repli hydraulique pour le transport
• Hauteur de déchargement : 3,0 m (9’10”)
• Capacité de stockage : 44,3 m³ (58 yd³) @ 40°

Caisson de criblage

• Pont supérieur : 3,66 m x 1,53 m (12’ x 5’)
• Pont inférieur : 3,05 m x 1,53 m (10’ x 5’)
• Surface totale de criblage : 10,1 m² (110 ft²)
• Angle de crible : 19°–22°

Convoyeur de recirculation

• Largeur de bande : 500 mm (20”)
• Spécification bande : Chevron
• Angle de travail : 30°
• Se replie hydrauliquement pour le transport

Chambre à cône

• Chambre à cône Terex® 1000 mm (40”)
• Réglages de vitesse variables pour produire un agrégat conforme
• Réglage hydraulique du côté fermé avec système de surveillance

Train d'atterrissage / chenilles

• Largeur des patins : 500 mm (20”)
• Vitesse de déplacement : 0,9 km/h
• Capacité en pente : 25°

Caisson de criblage détachable

• Retrait rapide du crible et du convoyeur des fines pour concassage en circuit ouvert
• Convoyeur d’empilage optionnel et crible inférieur optionnel pour produire un second produit selon specification

T-Link Telematics (télématique et supervision)

• Surveillance à distance : position et état machine
• Fournit données opérationnelles et rapports pour optimiser à distance les performances de l’installation
• Équipé sur les concasseurs Terex Finlay depuis 2016 (engines électroniques) et sur les cribles depuis 2017

Caractéristiques / spécifications techniques

• Puissance nette moteur : Tier 3 - CAT 440 hp / Tier 4F / Stage IV - Scania 450 hp (Tier 3 - CAT 328 kW | Tier 4 Final / Stage V - Scania 331 kW)
• Diamètre tête conique : 1000 mm (40”)
• Poids transport : 112,700 lbs / 51,120 kg
• Dimensions transport : H 3.5 m | L 3.1 m | Long 18.76 m
• Dimensions en travail : H 4.75 m | L 4.7 m | Long 19 m
