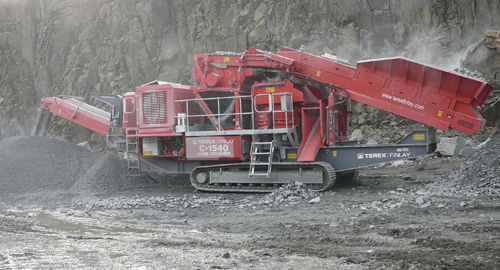

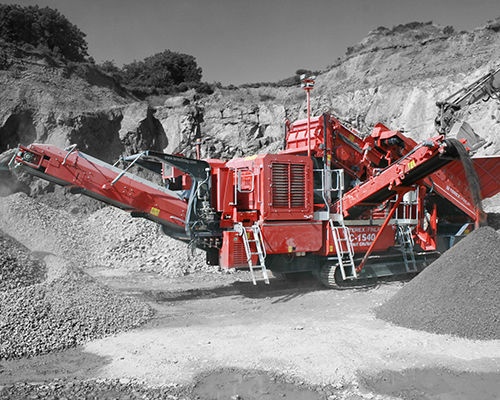

Concasseur à cône C-1540P

mobilesur chenillespour les matières minérales

Présentation
Le Finlay C-1540P est un concasseur à cône mobile sur chenilles conçu pour les applications d’agrégats et l’exploitation minière à ciel ouvert. Il intègre une chambre conique Terex 1000 (1000 mm / 40") avec entraînement hydrostatique direct à vitesse variable, relâchement automatique des corps étrangers et réglage hydraulique du serrage (CSS). Un module pré-crible breveté en option permet de dévier les fines avant la chambre de concassage pour améliorer la durée de vie de la chambre. La grande trémie/alimentateur est équipée d’un détecteur de métaux avec arrêt automatique et d’une goulotte de purge contrôlable pour évacuer les contaminants et protéger le cône.

Caractéristiques principales

• Entraînement hydrostatique direct du cône avec contrôle de vitesse variable pour une forme de produit constante et une production efficace.
• Pré-crible optionnel pour dériver les fines avant le cône, maximisant le débit et réduisant l’usure de la chambre.
• Détection des métaux sur la bande d’alimentation avec arrêt automatique et purge pour protéger le cône et réduire les temps d’arrêt.
• Réglage hydraulique du CSS avec surveillance pour ajustements à la volée; plusieurs réglages de vitesse de tête conique.
• T-Link télématique embarquée pour surveillance à distance et rapports de données.

Trémie et alimentateur

• Capacité de la trémie : 5 m³ (6,5 yd³).
• Largeur à l'arrière : 2,45 m (8').
• Largeur de bande d'alimentation : 1,05 m (42').
• Angle de travail : 24° (alimentation pré-crible) / 21° (alimentation directe).
• Porte arrière rabattable pour l’alimentation auxiliaire et barre de choc pour réduire la charge d’impact sur le convoyeur d’alimentation.

Pré-crible (option)

• Pont supérieur : 1,83 m x 1,22 m (6' x 4').
• Élimine les fines avant la chambre de cône pour maximiser la production et réduire l’usure.

Chambre de concassage

• Chambre conique Terex 1000 : diamètre de tête 1000 mm (40").
• Plage de vitesse contre-arbre : 840–940 tr/min; cinq réglages de vitesse de tête conique.
• Réglage hydraulique du CSS avec surveillance pour ajustements en marche.

Goulotte de purge des métaux

• Détecteur de métaux sur la bande d’alimentation avec arrêt automatique pour protéger le cône; système de purge contrôlable pour évacuer les contaminants via la goulotte.

Chenilles / Sous-châssis

• Largeur des sabots : 500 mm (20").
• Vitesse de translation : environ 1,1 km/h.
• Capacité de pente : jusqu’à 25°.

Convoyeur principal

• Largeur de bande : 900 mm (36").
• Hauteur de déchargement : 3,3 m (10'10").
• Barres d'impact et revêtements anti-usure au point d'alimentation; suppression de poussière avec tuyau et barres d'aspersion fournis (pompe non fournie).
• Capacité standard de stockpile : environ 53,5 m³ (70 yd³) à 40°.

T-Link Télématique

• Matériel et logiciel télématique embarqués avec abonnement de données pluriannuel fourni en série pour la surveillance à distance et le reporting.

Caractéristiques / spécifications techniques

• Puissance nette moteur : exemples constructeurs (voir fiche) — Tier 3 : Cat 350 hp / Tier 4F : Scania 350 hp.
• Diamètre tête conique : 1000 mm (40").
• Poids de transport : env. 88 670 lbs / 40 220 kg (valeurs indicatives).
• Dimensions de transport : H 3,45 m | Lg 16,9 m | l 2,6 m (exemples).
• Dimensions de travail : H 4,75 m | Lg 15,79 m | l 3,72 m (exemples).
• Trémie : 5 m³ (6,5 yd³).
• Pré-crible : pont supérieur 1,83 m x 1,22 m (6' x 4').
• Convoyeur principal : bande 900 mm (36"); hauteur de décharge 3,3 m.
• Unterchâssis : largeur sabots 500 mm (20"); vitesse de translation ~1,1 km/h; pente 25°.
• Détails chambre conique : Terex 1000 mm; plage vitesse 840–940 tr/min; CSS hydraulique avec surveillance.
