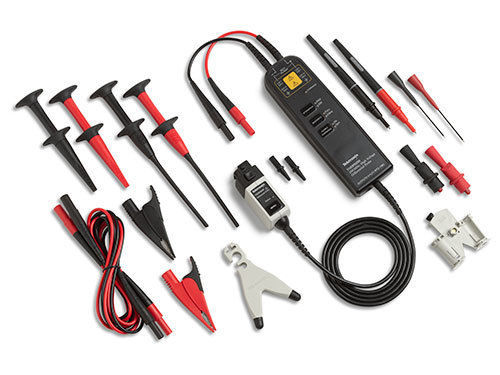

Sonde active THDP0400

de tensionhaute tensionde potentiel flottant

Présentation
Une sonde différentielle haute tension mesure la différence de potentiel entre deux points quand aucun des deux n'est à la terre. Les sondes différentielles haute tension Tektronix prennent en charge les mesures flottantes, isolées et non référencées à la terre, avec une bonne réjection du mode commun et des valeurs maximales par modèle jusqu'à ±6000 V.

Solutions Tektronix pour sondes différentielles haute tension

• Bande passante et adaptation de charge optimisées pour les entrées d'oscilloscope
• Certifications de sécurité tierces (UL, CSA, ETL) pour les modèles concernés
• Gamme de modèles haute et moyenne tension pour répondre aux besoins de dynamique et de résolution
• Écosystème d'accessoires étendu pour compatibilité avec adaptateurs et alimentations externes

Modèles (liste de la série)
P5200A | 50X / 500X | 50 MHz | 10 MΩ || 2 pF | 500X: ±1300 V; 50X: ±130 V | 1.870,00 €
P5202A | 20X / 200X | 100 MHz | 5 MΩ || 2 pF | 200X: ±640 V; 20X: ±64 V | 2.860,00 €
P5205A | 50X / 500X | 100 MHz | 10 MΩ || 2 pF | 500X: ±1300 V; 50X: ±130 V | 2.860,00 €
THDP0200 | 50X / 500X | 200 MHz | 10 MΩ || 2 pF | 500X: ±1500 V; 50X: ±150 V | 3.380,00 €
TMDP0200 | 25X / 250X | 200 MHz | 5 MΩ || 2 pF | 250X: ±750 V; 25X: ±75 V | 3.460,00 €
THDP0100 | 100X / 1000X | 100 MHz | 40 MΩ || 2.5 pF | 1000X: ±6000 V; 100X: ±600 V | 5.730,00 €
P5210A | 100X / 1000X | 50 MHz | 40 MΩ || 2.5 pF | 1000X: ±5600 V; 100X: ±560 V | 5.770,00 €
TDP0500 | 5X / 50X | 500 MHz | 1 MΩ || ≤ 1 pF | 50X: ±42 V; 5X: ±4.2 V | 6.580,00 €
TDP1000 | 5X / 50X | 1 GHz | 1 MΩ || ≤ 1 pF | 50X: ±42 V; 5X: ±4.2 V | 7.440,00 €
THDP0400 | 50X / 500X | 400 MHz | 10 MΩ || 2.5 pF | 500X: ±2000 V; 50X: ±200 V | 8.350,00 €
P6251 | 5X / 50X | 1 GHz | 1 MΩ || ≤ 1 pF | 50X: ±42 V; 5X: ±4.2 V | 10.000,00 €

Notes sur compatibilité et accessoires (extrait)

• Certains modèles nécessitent des adaptateurs ou des alimentations externes pour des familles d'oscilloscopes spécifiques; les exigences d'adaptateur et d'alimentation TekVPI® varient selon le modèle d'oscilloscope.
• Les modèles haute fréquence peuvent présenter des variantes d'impédance d'entrée et de capacité d'entrée pour optimiser la fidélité du signal selon l'entrée de l'oscilloscope.

Caractéristiques techniques / Points clés

• Usage prévu : mesures différentielles lorsque aucun point de test n'est à la terre ; mesures flottantes ou isolées.
• Capacité maximale du signal : jusqu'à ±6000 V (dépend du modèle ; voir la liste des modèles).
• Plage de bande passante : de 50 MHz à 1 GHz selon le modèle.
• Options d'atténuation : exemples 5X/50X, 20X/200X, 25X/250X, 50X/500X, 100X/1000X.
• Impédance d'entrée : 1 MΩ (≤ 1 pF) pour les modèles à très haute bande ; 5 MΩ ou 10 MΩ (≈ 2 pF) pour de nombreux modèles ; jusqu'à 40 MΩ (≈ 2,5 pF) pour les modèles très haute tension.
• Sécurité : certifications tierces disponibles pour les modèles applicables.
• Accessoires : large gamme d'accessoires pour interface oscilloscope, adaptateurs et options d'alimentation.
