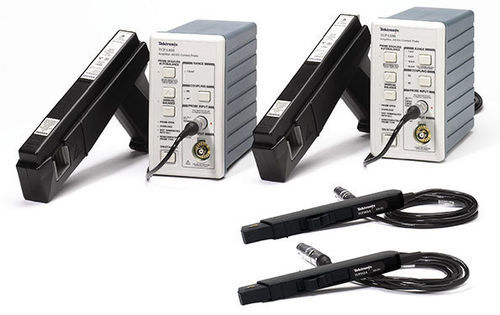

Sonde de courant A622

automatiquede mesure

Présentation
Les solutions de sondes de courant Tektronix proposent une large gamme de sondes AC/DC et AC uniquement pour l’analyse de puissance et de charge. Les plages de mesure vont de la sensibilité en µA aux modèles de plusieurs kiloampères, avec des performances en bande passante et temps de montée dépendantes du modèle. Associées aux oscilloscopes Tektronix, de nombreuses sondes disposent d’un affichage et d’une mise à l’échelle automatiques pour simplifier la conversion volts→ampères.

Ressources principales

• Large sélection de sondes AC/DC et AC uniquement
• Plages de mesure de la sensibilité µA jusqu’à 3 000 A (selon modèle)
• Options de bande passante jusqu’à 2 GHz pour les applications haute fréquence
• Sensibilité de pince élevée jusqu’à ~1 mA sur certains modèles
• Produits sélectionnés avec certifications de sécurité tierces (UL, CSA, ETL)
• Modèles disponibles avec tension nominale sur fil nu et pinces haute intensité
• Affichage et mise à l’échelle automatique avec oscilloscopes Tektronix lorsque pris en charge

Modèles disponibles et spécifications clés
Modèle | Courant maximum | Courant minimum | Bande passante | Temps de montée | Prix indicatif
A622 | DC: 100 A; RMS max: 71 A; Crête: 100 A | 50 mA | 100 kHz | - | ¥ 197,000
A621 | RMS: 1000 A; Crête: 2000 A | 10 mA | 50 kHz | - | ¥ 197,000
CT2 | Crête: 36 A; RMS max: 2,5 A continu | 1 mA | 200 MHz | < 500 ps | ¥ 208,000
CT1 | Crête: 12 A; RMS max: 450 mA continu | 200 μA | 1 GHz | < 350 ps | ¥ 209,000
CT6 | Crête: 6 A; RMS max: 120 mA continu | 200 μA | 2 GHz | < 200 ps | ¥ 220,000
TRCP0300 | 300 A max | 250 mA min | 30 MHz | - | ¥ 450,000
TCP305A | DC: 50 A; RMS max: 35,4 A; Crête: 50 A | 5 mA | 50 MHz | < 7 ns | ¥ 459,000
TRCP3000 | 3000 A max | 500 mA min | 16 MHz | - | ¥ 476,000
P6021A | RMS max: 10,6 A; Crête: 250 A | 10 mA | 60 MHz | < 5,8 ns | ¥ 490,000
P6022 | RMS max: 4 A; Crête: 100 A | 1 mA | 120 MHz | < 2,9 ns | ¥ 560,000
TCPA300 / TCPA400 (amplificateurs) | Dépend de la sonde | - | jusqu’à 100 MHz (selon amplificateur) | - | ¥ 669,000–¥ 677,000

Compatibilités et remarques d’utilisation
Plusieurs sondes nécessitent des amplificateurs, adaptateurs ou terminaisons spécifiques (par ex. amplificateurs TCPA, adaptateurs TCA/TCA‑BNC, terminaison 50 Ω n°011‑0049‑0X, câbles TekProbe) pour l’interface avec certaines familles d’oscilloscopes. Les compatibilités et les accessoires requis sont indiqués par modèle dans les fiches techniques.

Caractéristiques techniques

• Marque : Tektronix
• Famille de produit : Current Probe
• Plage de mesure : sensibilité µA à modèles multi‑kA (ex. jusqu’à 3 000 A pour TRCP3000)
• Bande passante : dépend du modèle, jusqu’à 2 GHz sur certaines séries CT
• Sensibilité : jusqu’à ~200 μA–1 mA selon modèle
• Temps de montée : de quelques centaines de ps à plusieurs ns selon modèle
• Sécurité : modèles sélectionnés certifiés UL / CSA / ETL selon indication
• Affichage/mise à l’échelle automatique pris en charge avec oscilloscopes Tektronix compatibles
