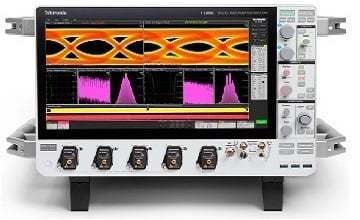

Oscilloscope numérique DPO714AX

analogiqueanalogique / numériquede signaux mixtes

Présentation
Le DPO Série 7 offre une grande fidélité de signal, un ENOB élevé, un faible bruit, une faible gigue, un débit de mesure élevé et l'interface TekScope®, ce qui le rend adapté aux applications série haute vitesse, à la physique des hautes énergies et aux systèmes RF critiques. Bande passante 8–25 GHz ; compatible avec les sondes TekConnect™.

Principales fonctionnalités

• Interface TekScope intuitive pour une prise en main rapide
• Faible bruit et ENOB élevé pour des marges de mesure accrues
• ADC Tek79 10 bits et algorithmes DSP avancés pour une capture précise
• Mesures de gigue et analyse d'œil rapides et précises
• Transferts de données jusqu'à 10× plus rapides avec TekHSI et port SFP+ 10 Gbit/s

Faible bruit, ENOB élevé
La précision et la sensibilité de mesure sont assurées par le préamplificateur Tek85 à faible bruit, l'ADC Tek79 10 bits et les algorithmes DSP avancés, permettant la capture précise de signaux de faible amplitude.

• Bruit : 523 µV à 8 GHz (0,10 % FS) à 1,13 mV à 25 GHz (0,23 % FS), pleine échelle 500 mV
• ENOB : ~7,5 bits à 8 GHz à ~6,5 bits à 25 GHz (125 GS/s, 500 mV FS, signal 90 % FS)
• QuietChannel™ : CTLE actif pour compenser les pertes de canal et réduire le bruit du chemin signal
• SPC automatique : ajuste gain, offset et réponse en fréquence pour une précision optimale

Réduction des temps de test grâce à un débit 10× supérieur
Le port SFP+ 10 Gbit/s intégré et TekHSI™ permettent des transferts beaucoup plus rapides de grands ensembles de données d'onde vers un PC pour acquisition et analyse parallèles. TekHSI utilise un framework gRPC basse latence avec bibliothèques C# et Python et TekScope PC.

Interface utilisateur et exploitation
Écran 15,6" 1080p avec UI TekScope optimisée pour le tactile, navigation rapide, gestes multi‑tactiles et synthèse de mesure de gigue en un bouton. Supporte OS embarqué ou Windows sur SSD extractible.

Applications

• Recherche avancée : physique des hautes énergies, accélérateurs de particules, astrophysique, recherche plasma/ fusion (125 GS/s, longueurs d'enregistrement jusqu'à 2G)
• Tests de conformité et débogage série haute vitesse : PCIe, USB, Thunderbolt, DisplayPort, HDMI, DDR, MIPI (options disponibles)
• Systèmes RF large bande : analyse VSA multi‑canal avec SignalVu‑PC pour EW, SIGINT, 5G/mmWave, UWB et analyse d'impulsions RF

Modèles (tableau)
Modèle | Bande passante analogique | Fréquence d'échantillonnage | Longueur d'enregistrement | Voies analogiques | Prix affiché
DPO714AX | 8 GHz – 25 GHz | 125 GS/s | Jusqu'à 2G points | 4 | US $176,000

Options et mises à niveau disponibles

• Licences logicielles et fonctions : 7-LNX-UP (SSD extractible avec OS embarqué), 7-WIN-UP (Windows sur SSD extractible), 7-RL-1 / 7-RL-2 (extension de longueur d'enregistrement à 1G/2G), 7-SIM-UP (modélisation d'intégrité du signal), Opt. 7-FRQCNT (compteur/chrono)
• Mise à niveau de bande passante : 7-BWAX4 (upgrade pour DPO714AX)
• Compatibilité sondes : TekConnect™ et sondes TriMode (P7708, P7713, P7716, P7720, P7625, P7633)

Documents et ressources
Fiches techniques et manuels disponibles ; PDF comparatif : https://download.tek.com/document/Tektronix%20Performance%20Scope%20Comparison_85W-74190-0.pdf

Caractéristiques / spécifications techniques

• Nom série/produit : 7 Series DPO Digital Phosphor Oscilloscope
• Marque : Tektronix
• Modèle / SKU : DPO714AX
• Bande passante analogique : 8–25 GHz (selon modèle/options)
• Fréquence d'échantillonnage maximale : 125 GS/s
• Longueur d'enregistrement : Jusqu'à 2G points
• Voies analogiques : 4
• Résolution verticale : 10 bits (ADC)
• ENOB : ~7,5 bits à 8 GHz à ~6,5 bits à 25 GHz (conditions spécifiées)
• Bruit : 523 µV à 8 GHz – 1,13 mV à 25 GHz (500 mV FS)
• Technologies : Tek85 preamp, Tek79 10-bit ADC, QuietChannel™, SPC automatique
• Interface haute vitesse : SFP+ 10 Gbit/s et TekHSI™ (basé sur gRPC)
• Affichage : 15,6" 1080p tactile
• Stockage : SSD extractible (OS embarqué ou Windows en option)
• Interface sondes : TekConnect™ ; support des sondes TriMode
