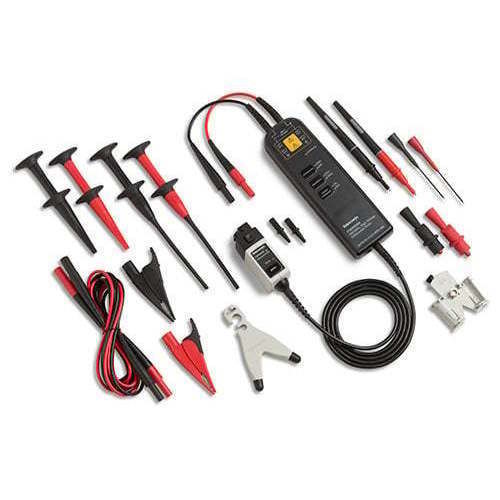

Pointe de touche électrique P5200A

pour hautes fréquences

Présentation
Une sonde haute tension différentielle mesure la différence de potentiel entre deux points lorsque aucun des deux n'est au potentiel de terre. Les sondes haute tension Tektronix permettent des mesures sur circuits flottants ou isolés et certains modèles supportent des tensions jusqu'à ±6000 V. Elles sont conçues pour assurer une forte réjection du mode commun afin d'obtenir des mesures précises hors référence terre.

Solutions Tektronix pour sondes haute tension différentielles :

• Bande passante performante et faible charge de sonde pour une capture précise du signal
• Certifications de sécurité émises par des tiers sur des modèles sélectionnés (UL, CSA, ETL)
• Large choix d'atténuations et de plages de tension pour répondre aux besoins de dynamique
• Gammes complètes d'accessoires et d'adaptateurs pour compatibilité avec les oscilloscopes

Modèles et spécifications clés

• P5200A — Atténuation : 50X / 500X — Bande passante : 50 MHz — Impédance d'entrée : 10 MΩ || 2 pF — Tension max : 500X : ±1300 V; 50X : ±130 V — Prix liste : £1,630
• P5202A — Atténuation : 20X / 200X — Bande passante : 100 MHz — Impédance d'entrée : 5 MΩ || 2 pF — Tension max : 200X : ±640 V; 20X : ±64 V — Prix liste : £2,490
• P5205A — Atténuation : 50X / 500X — Bande passante : 100 MHz — Impédance d'entrée : 10 MΩ || 2 pF — Tension max : 500X : ±1300 V; 50X : ±130 V — Prix liste : £2,490
• THDP0200 — Atténuation : 50X / 500X — Bande passante : 200 MHz — Impédance d'entrée : 10 MΩ || 2 pF — Tension max : 500X : ±1500 V; 50X : ±150 V — Prix liste : £2,940
• TMDP0200 — Atténuation : 25X / 250X — Bande passante : 200 MHz — Impédance d'entrée : 5 MΩ || 2 pF — Tension max : 250X : ±750 V; 25X : ±75 V — Prix liste : £3,010
• THDP0100 — Atténuation : 100X / 1000X — Bande passante : 100 MHz — Impédance d'entrée : 40 MΩ || 2,5 pF — Tension max : 1000X : ±6000 V; 100X : ±600 V — Prix liste : £4,980
• P5210A — Atténuation : 100X / 1000X — Bande passante : 50 MHz — Impédance d'entrée : 40 MΩ || 2,5 pF — Tension max : 1000X : ±5600 V; 100X : ±560 V — Prix liste : £5,020
• TDP0500 — Atténuation : 5X / 50X — Bande passante : 500 MHz — Impédance d'entrée : 1 MΩ || ≤ 1 pF — Tension max : 50X : ±42 V; 5X : ±4.2 V — Prix liste : £5,730
• TDP1000 — Atténuation : 5X / 50X — Bande passante : 1 GHz — Impédance d'entrée : 1 MΩ || ≤ 1 pF — Tension max : 50X : ±42 V; 5X : ±4.2 V — Prix liste : £6,470
• P6251 — Atténuation : 5X / 50X — Bande passante : 1 GHz — Impédance d'entrée : 1 MΩ || ≤ 1 pF — Tension max : 50X : ±42 V; 5X : ±4.2 V — Prix liste : £8,740

Instruments compatibles et notes
Plusieurs modèles nécessitent des adaptateurs ou des interfaces d'oscilloscope spécifiques (ex. : TCA-1MEG, TPA-BNC, alimentation externe TekVPI®, TCA-VPI50, TPA-N-VPI). Vérifiez la compatibilité et les adaptateurs requis pour chaque modèle lors de la configuration.

Caractéristiques / spécifications techniques

• Fabricant : Tektronix
• Série : High Voltage Differential Probes
• Cas d'utilisation : Mesures différentielles où aucun nœud n'est relié à la terre — mesures flottantes/isolées
• Tension maximale mesurable : jusqu'à ±6000 V sur certains modèles (ex. THDP0100 en 1000X)
• Bande passante : 50 MHz à 1 GHz selon modèle
• Atténuations disponibles : 5X/50X, 20X/200X, 25X/250X, 50X/500X, 100X/1000X
• Impédances d'entrée : 40 MΩ, 10 MΩ, 5 MΩ, 1 MΩ (capacitances en parallèle variables par modèle)
• Sécurité et réjection mode commun : conçues pour mesures non référencées à la terre ; modèles sélectionnés disposant de certifications (UL, CSA, ETL)
• Fourchette de prix (exemples listés) : environ £1,630 à £8,740 (selon modèle)
