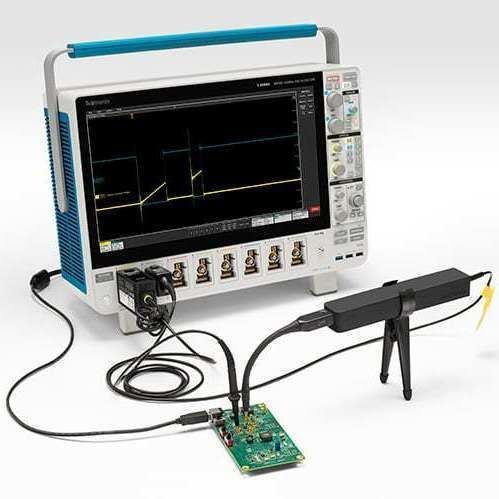

Sonde de courant TICP Series

pour oscilloscopeà bande large

Présentation
Effectuez des mesures dynamiques basées sur shunt avec précision grâce à la série TICP de sondes de courant isolées. Des options de bande passante élevées, des plages différentielles flexibles, une isolation galvanique et RF complète ainsi qu'un très faible niveau de bruit permettent des mesures fiables sur shunts flottants et résistances de visualisation de courant (CVR) en électronique de puissance.

Avantages et usages clés

• Mesures de DC à plusieurs centaines de MHz lorsqu'elles sont associées à des shunts ou CVR haute performance.
• Isolation RF entre l'extrémité de la sonde et l'oscilloscope pour éliminer les boucles de masse et réduire le bruit en mode commun.
• Faible atténuation et impédance d'entrée 50 Ω pour une contribution minimale au bruit de mesure.
• Intégration TekVPI™ avec oscilloscopes Tektronix séries 4, 5 et 6 : détection de sonde, alimentation et réglages depuis l'oscilloscope.

Applications
Conçues pour les mesures sur shunts haut côté et flottants en électronique de puissance, y compris les convertisseurs SiC et GaN, l'analyse de commutation FET haut côté, le profilage de consommation des appareils basse consommation (IoT/mobile) et les mesures double-pulse.

Points techniques résumés

• Bandes passantes : 250 MHz (TICP025), 500 MHz (TICP050), 1 GHz (TICP100).
• Tension en mode commun : jusqu'à 1,8 kV (degré de pollution 1) ; sécurité 1000 V CAT II.
• Contribution au bruit : < 4,7 nV/√Hz (<150 µV RMS à 1 GHz).
• TRMC élevée : jusqu'à 140 dB en DC ; ~90 dB à 1 MHz (embout 1x).
• Embouts MMCX blindés haute bande ; adaptateurs SMA/BNC et broche carrée 25 mil disponibles ; adaptateurs bipied/trépied inclus.

Table des modèles
Modèle | Bande passante | Tension différentielle (embouts) | Tension mode commun | Réjection mode commun | Tarif
TICP025 | 250 MHz | ±0,5 V (1x), ±5 V (10x), ±50 V (100x) | 1,8 kV (degré de pollution 1) ; 1000 V CAT II | 140 dB DC ; 90 dB à 1 MHz (embout 1x) | 10.200,00 €
TICP050 | 500 MHz | ±0,5 V (1x), ±5 V (10x), ±50 V (100x) | 1,8 kV (degré de pollution 1) ; 1000 V CAT II | 140 dB DC ; 90 dB à 1 MHz (embout 1x) | 12.300,00 €
TICP100 | 1 GHz | ±0,5 V (1x), ±5 V (10x), ±50 V (100x) | 1,8 kV (degré de pollution 1) ; 1000 V CAT II | 140 dB DC ; 90 dB à 1 MHz (embout 1x) | 14.500,00 €

Connexions, accessoires et compatibilité
Embouts terminés par connecteurs MMCX blindés à large bande ; adaptateurs pour SMA/BNC et broches carrées 25 mil disponibles. Adaptateurs bipied/trépied inclus pour stabilisation. Intégration TekVPI™ pour détection et alimentation automatique sur oscilloscopes MSO séries 4, 5 et 6.

Documents et ressources
Fiche technique et manuel utilisateur disponibles pour la série TICP (voir ressources produit Tektronix).

Caractéristiques / spécifications techniques

• Nom de la série : TICP (IsoVu™ Isolated Current Probes)
• Bande passante : 250 MHz, 500 MHz, 1 GHz
• Tension en mode commun : jusqu'à 1,8 kV (degré de pollution 1)
• Classe de sécurité : 1000 V CAT II
• Contribution au bruit : <4,7 nV/√Hz (<150 µV RMS à 1 GHz)
• Réjection mode commun : jusqu'à 140 dB en DC ; ~90 dB à 1 MHz (embout 1x)
• Tension différentielle (plages) : ±0,5 V (1x), ±5 V (10x), ±50 V (100x)
• Impédance d'entrée : 50 Ω
• Connecteur embout : MMCX blindé ; adaptateurs SMA/BNC et broche carrée disponibles
• Accessoires inclus : adaptateurs bipied/trépied, câbles et adaptateurs divers (TICPMM100, etc.)
