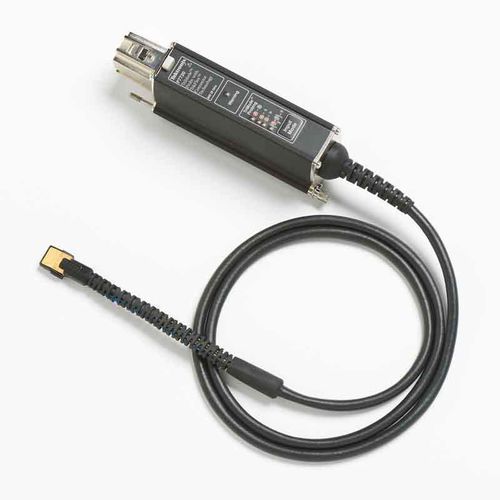

Pointe de touche coaxial ADA400A

d'interfacepour hautes fréquences

Description
Les signaux différentiels utilisés dans les normes série haute vitesse exigent une caractérisation très précise. Les sondes différentielles basse tension Tektronix offrent une fidélité de signal et une bande passante de référence, vous permettant d’observer les signaux dans les moindres détails. L’architecture TriMode™ simplifie l’acquisition en autorisant les mesures de mode commun, asymétriques et différentielles avec une seule connexion.

Modèles et spécifications (table)
Modèle | Bande passante | Impédance d'entrée | Atténuation | Tension maximum | Tarif (US $)
ADA400A | 1 MHz | 1 MΩ | ~55 pF | 100x, 10x, 1x, 0,1x | US $3,750
TDP1500 | 1,5 GHz | 200 kΩ / ≤1 pF | 1X / 10X | ±25 V (DC + crête AC) | US $7,930
P6247 | 1 GHz | 200 kΩ / ≤1 pF | 1X / 10X | ±25 V (DC + crête AC) | US $9,280
TDP3500 | 3,5 GHz | 100 kΩ / ≤0,3 pF | 5X | ±15 V (DC + crête AC) | US $9,890
TDP4000 | 4 GHz | 100 kΩ / ≤0,3 pF | 5X | ±15 V (DC + crête AC) | US $10,200
P6248 | 1,5 GHz | 200 kΩ / <1 pF | 1X / 10X | ±25 V (DC + crête AC) | US $11,400
TDP7704 | 4 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) | ≤0,4 pF | 4X / 10X | ±12 V | US $12,100
TDP7706 | 6 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) | ≤0,4 pF | 4X / 10X | ±12 V | US $13,400
TDP7708 | 8 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) | ≤0,4 pF | 4X / 10X | ±12 V | US $14,700
P7708 | 8 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) / 0,4 pF | 4X / 10X | ±12 V | US $17,100
P7508 | 8 GHz | 100 kΩ | 0,4 pF | 5X / 12,5X | ±15 V (DC + crête AC) | US $18,900
TDP7710 | 10 GHz | 100 kΩ (SIT) / 144 kΩ (BRW) | 0,4 pF | 4X / 10X | ±12 V | US $19,100
P7713 | 13 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) / 0,4 pF | 4X / 10X | ±12 V | US $25,600
P7513A | >13 GHz | 100 kΩ | 0,4 pF | 5X / 12,5X | ±15 V (DC + crête AC) | US $28,600
P7716 | 16 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) / 0,4 pF | 4X / 10X | ±12 V | US $35,500
P7516 | 16 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) / 0,4 pF | 5X / 12,5X | ±15 V (DC + crête AC) | US $38,700
P7720 | 20 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) / 0,4 pF | 4X / 10X | ±12 V | US $42,100
P7625 | 25 GHz | 50 Ω / 225 Ω | coax : 0.25/0.5/1/2/4 ; P76TA : 1.25/2.5/5/10/20 | ±5 V (DC + crête AC) | US $42,100
P7633 | 33 GHz | 50 Ω / 225 Ω | coax : 0.25/0.5/1/2/4 ; P76TA : 1.25/2.5/5/10/20 | ±5 V (DC + crête AC) | US $54,500

Fiche synthétique des capacités

• Architecture TriMode™ : mesures de mode commun, asymétriques et différentielles avec une seule connexion.
• Bande passante disponible : de 1 MHz (ADA400A) jusqu’à 33 GHz (P7633) selon modèle.
• Impédances d’entrée selon modèle : de 50 Ω / 225 Ω (coax) jusqu’à 1 MΩ (ADA400A); capacités d’entrée ≈0,3 pF à ~55 pF selon modèle.
• Atténuations disponibles : 100x / 10x / 1x / 0,1x, 4x / 10x, 5x / 12,5x et autres variantes selon modèle et adaptateurs.
• Tensions maximum (DC + crête AC) : typiquement ±5 V à ±25 V suivant modèle.
• Plage tarifaire observée : US $3,750 à US $54,500 selon modèle et configuration.

Caractéristiques / spécifications techniques

• Marque : Tektronix.
• Dénomination commerciale : Low Voltage Differential Probes (sondes basse tension différentielles).
• Applications ciblées : caractérisation de signaux différentiels haute vitesse (ex. standards série haute vitesse, tests DDR/LPDDR, signaux différentiels basse tension).
• Principales variantes : modèles passifs et actifs couvrant un large spectre de bande passante et différentes impédances/atténuations.
• Compatibilités : certains modèles nécessitent adaptateurs ou blocs d’alimentation externes pour certaines gammes d’oscilloscopes (vérifier par modèle).
• Accessoires & options : adaptateurs (TPA‑BNC, TCA‑VPI50), alimentation TekVPI®, pointes FLR pour DDR/LPDDR, options P76TA pour atténuation étendue sur certains coaxiaux.
