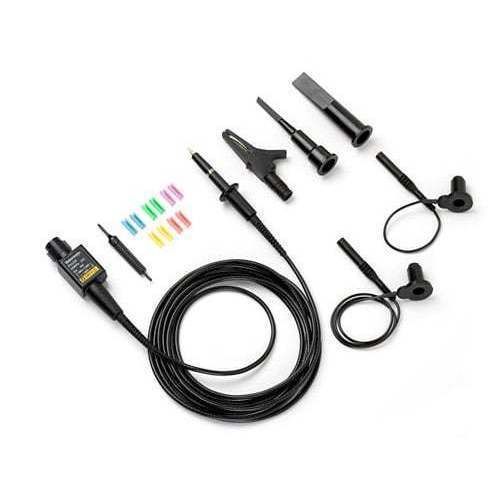

Pointe de touche électrique P5122

pour hautes fréquences

Présentation
Une sonde asymétrique haute tension est généralement utilisée pour mesurer des signaux référencés à la terre jusqu’à 40 kV. Certaines sondes asymétriques sont toutefois conçues pour des oscilloscopes à entrées isolées ou flottantes et permettent des mesures non référencées à la terre. Il est recommandé de choisir des sondes avec une faible capacité d’entrée (< 4 pF) pour limiter l’effet de charge sur le circuit, car une capacité d’entrée plus faible augmente l’impédance d’entrée aux hautes fréquences.

Les solutions Tektronix pour sondes haute tension offrent :

• Bande passante de référence jusqu’à 800 MHz
• Charge de sonde minimale avec des capacités d’entrée jusqu’à 1,8 pF
• Produits uniques disposant d’une certification de sécurité par un tiers (UL, CSA, ETL)
• Gamme complète d’accessoires pour sondes

Modèles (tableau)
Modèle | Bande passante | Impédance d'entrée | Tension maximale | Tarif affiché
P5122 | 200 MHz | 100 MΩ || 4 pF | RMS : 1000 V CAT II | £488
P5100A | 500 MHz | 40 MΩ || 2,5 pF | Crête : 2,5 kV ; RMS : 1000 V CAT II | £845
TPP0850 | 800 MHz | 40 MΩ || 1,8 pF | Crête : 2,5 kV ; RMS : 1000 V CAT II | £1,330
P6015A | 75 MHz | 100 MΩ || 3 pF | Crête : 40 kV ; RMS : 15 kV DC | £3,710

Documents techniques disponibles (listés sur la page)

• Fiche technique Passive High Voltage Probes (aperçu des caractéristiques, spécifications importantes, informations de commande)
• Guide de sélection de sondes — Product selector
• ABCs of Probes Primer — Whitepaper (principes et conseils de sélection)
• Manuels : P6015A, TPP0850 ; instructions TPH1000 ; manuels supplémentaires et FAQ

Caractéristiques / spécifications techniques

• Marque : Tektronix
• Série / Dénomination : High Voltage Probe : Single-Ended
• Capacité d’entrée recommandée pour minimiser la charge : < 4 pF
• Capacité d’entrée la plus faible disponible : 1,8 pF
• Bande passante maximale annoncée (série) : jusqu’à 800 MHz
• Sécurité : certifications tierces disponibles (UL, CSA, ETL)
• Exemples de références et spécifications : P5122 — 200 MHz ; 100 MΩ || 4 pF ; RMS 1000 V CAT II ; P5100A — 500 MHz ; 40 MΩ || 2,5 pF ; Crête 2,5 kV ; TPP0850 — 800 MHz ; 40 MΩ || 1,8 pF ; P6015A — 75 MHz ; 100 MΩ || 3 pF ; Crête 40 kV, RMS 15 kV DC
• Prix affichés sur la page (GBP) : P5122 £488 ; P5100A £845 ; TPP0850 £1,330 ; P6015A £3,710
