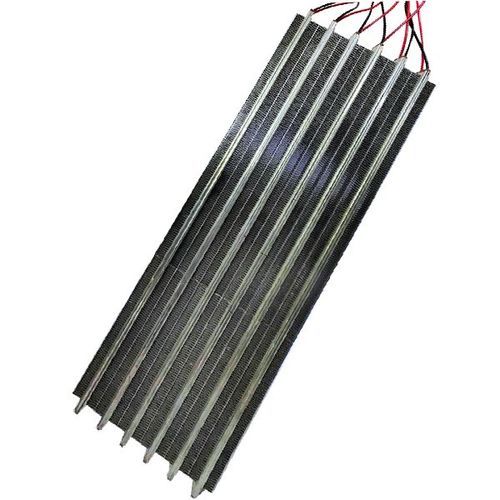

Aérotherme électrique STW series

triphaséalimentation électriquemural

Caractéristiques courtes

• Isolation haute tension conforme UL
• Commande multiphase / connexion triphasée homogène sur demande
• Versions à sortie câblée ; large personnalisation des dimensions
• Reconnaissances UL, CSA (selon cas) et CE
• Variantes étanches IP68 disponibles sur projet via certification tierce
• Familles associées : MH, MSH, SH, TH, OH

Présentation produit
Les réchauffeurs d'air PTC haute tension série STW de KLC sont conçus pour la gestion thermique avancée dans des applications industrielles et de transport exigeantes. Le design STW offre une isolation conforme aux normes UL pour une exploitation haute tension sûre, supporte la commande PWM et peut être configuré pour une connexion triphasée homogène sur demande. Les éléments sont fournis principalement en version sortie câblée et permettent une large personnalisation de dimensions et de puissance pour l'intégration aux systèmes CVC de véhicules, infrastructures de recharge et équipements industriels. Des cadres ou boîtiers externes sont recommandés lorsque la robustesse mécanique est requise.

Plage de spécifications

• Tension : 12 V à 999 V (plage d'homologation UL/CSA : 12 V à 600 V)
• Puissance : jusqu'à 30 000 W (selon conception)
• Dimensions : min. 10 × 10 × 10 mm ; max. 999 × 337,5 × 25 mm
• Épaisseurs standard : 10 mm, 20 ±0,5 mm (exemples du tableau), 25 mm

Caractéristiques principales

• Isolation haute tension conforme UL : permet l'intégration sécurisée en circuits haute tension.
• Commande multiphase : prise en charge de la connexion triphasée homogène pour une répartition thermique optimisée.
• Personnalisation : large choix de largeurs, longueurs et puissances pour répondre aux contraintes d'intégration.
• Reconnaissances internationales : UL, CSA (selon cas) et CE.
• Options étanches : variantes IP68 possibles sur projet avec certification tierce.

Avantages

• Montée en température rapide : réduit les temps de préchauffage des véhicules et équipements.
• Intégration compacte : éléments fins et modulaires adaptés aux boîtiers restreints.
• Performance stable : maintien de la puissance de chauffe malgré les fluctuations d'alimentation.
• Capacité élevée : extensible à plusieurs dizaines de kilowatts selon conception.
• Contrôle précis : compatibilité PWM pour une régulation fine de la température.

Applications

• Bornes de recharge EV (préchauffage pendant la charge par temps froid)
• Camions et autobus électriques (chauffage habitacle et composants)
• Machines de construction et agricoles électriques
• Voitures électriques (chauffage habitacle et sous-systèmes)
• Véhicules électriques spéciaux (urgences, services)
• Équipements industriels nécessitant un contrôle précis de la température
• Véhicules ferroviaires et usage spécial en environnements difficiles
• Systèmes CVC pour bâtiments commerciaux et résidentiels

Sélection de modèles (exemples)
Article | Larg.(mm) | Long.(mm) | Ép.(mm) | N° modèle | Puissance max @ vitesse air 6,4 m/s
1 | 40 | 49 | 20±0,5 | STW-X040202N1Z(P)XX | ≦140W
2 | 40 | 73 | 20±0,5 | STW-X060203N1Z(P)XX | ≦210W
3 | 40 | 96 | 20±0,5 | STW-X080204N1Z(P)XX | ≦245W
10 | 40 | 360 | 20±0,5 | STW-X300215N1Z(P)XX | ≦980W
20 | 55 | 360 | 20±0,5 | STW-X450315N1Z(P)XX | ≦1470W
30 | 70 | 360 | 20±0,5 | STW-X600415N1Z(P)XX | ≦1960W
40 | 85 | 360 | 20±0,5 | STW-X750515N1Z(P)XX | ≦2450W
50 | 100 | 360 | 20±0,5 | STW-X900615N1Z(P)XX | ≦2940W

Remarques supplémentaires
Cadres et boîtiers de montage, supports pour ventilateurs, protections, thermostats, fusibles et jeux de bornes sont disponibles en accessoires et peuvent être personnalisés selon les plans clients. Variantes IP68 et certifications tierces possibles sur dossier projet. Modèles 3D et plans dimensionnels disponibles pour vérification d'intégration.

Caractéristiques techniques

• Série : STW (réchauffeurs d'air PTC haute tension)
• Plage de tension : 12 V à 999 V (UL/CSA : 12 V à 600 V)
• Puissance : jusqu'à 30 000 W (selon conception)
• Dimensions : min. 10 × 10 × 10 mm ; max. 999 × 337,5 × 25 mm
• Épaisseurs : 10 mm, 20 ±0,5 mm, 25 mm
• Homologations : UL, CSA (selon version), CE
• Indice IP : protection de base ; IP68 disponible via certification tierce sur demande
• Contrôle : compatibilité PWM ; option triphasée homogène sur demande
• Terminaison : versions à fils (standard)
• Accessoires : boîtiers/cadres, housings pour ventilateurs, protections, thermostats, fusibles, jeux de bornes
