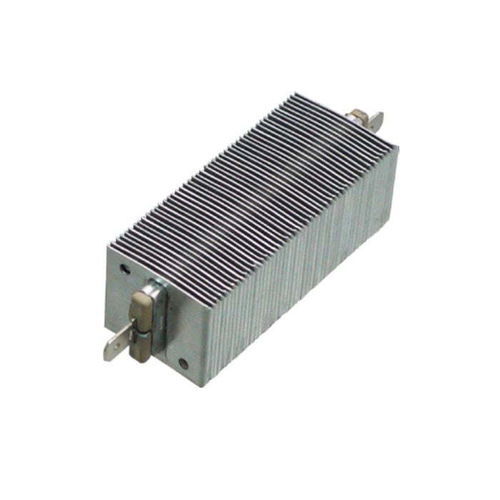

Aérotherme électrique OH (w) series

mural

Présentation
Les réchauffeurs d'air PTC de type OH présentent une puissance thermique dépendante du débit d'air : l'augmentation du débit d'air augmente la puissance thermique et la consommation (W). Des aperçus 3D et des tableaux de spécifications aident au choix des modèles.

Contenu et ressources

• Spécifications Type OH 200V~240V (tableau)
• Spécifications Type OH 100V~120V (tableau)
• Accessoires Type OH et exemples de numéros de pièce
• Fiche technique PTC Air Heater (PDF) et visionneuse 3D

Numérotation des pièces et remarques

• PTC FIN PITCH (format OH-XXXXM) : les valeurs de puissance (W) dans les tableaux sont basées sur un pas d'ailette de 1,68 mm (code M).
• PTC ISOLATION (format OH-XXXXM-XXXS / -XXXD) : les tableaux sont basés sur l'isolation simple (S). Remarques sur la double isolation (D) :
  • Le prix des modèles D est généralement supérieur de 20–30 % par rapport aux modèles S.
  • La puissance (W) des modèles D est environ 10 % inférieure à celle des modèles S.
  • Les modèles D n'ont pas de potentiel d'électrode sur les ailettes et conviennent pour contact avec matériaux conducteurs, milieux à forte humidité, exigences de résistance aux chocs ou applications nécessitant une stabilité/qualité accrues (ex. automobile).

Spécifications (200V~240V)
Tableaux de spécifications pour la plage 200V~240V disponibles sur la page produit. Les références mises en évidence sont des modèles standard offrant des délais de livraison réduits et un coût optimisé. Puissances indiquées basées sur pas d'ailette 1,68 mm (M) et isolation simple (S). Possibilité de personnalisation pour grandes quantités.

Spécifications (100V~120V)
Tableaux de spécifications pour la plage 100V~120V disponibles sur la page produit. Les références mises en évidence sont des modèles standard offrant des délais de livraison réduits et un coût optimisé. Puissances indiquées basées sur pas d'ailette 1,68 mm (M) et isolation simple (S). Possibilité de personnalisation pour grandes quantités.

Accessoire

• Cadre de montage en plastique résistant à la température (ex. : MHF-90, en L) assurant la fixation sécurisée de l'élément chauffant PTC. Exemple de format de référence d'assemblage : OH-XXXM-XXX2.

Autres remarques

• Visionneuses 3D disponibles pour Type OH et Type OHW pour prévisualisation géométrique.
• Schémas de numérotation et dessins de cotes fournis sur la fiche produit pour intégration et conception.

Caractéristiques / spécifications techniques

• Type de produit : Réchauffeurs d'air PTC – Type OH (série OH)
• Fabricant : KLC Corporation
• Gamme de tension : 100V~120V et 200V~240V (tableaux distincts)
• Comportement de la puissance : la puissance augmente avec le débit d'air appliqué
• Pas d'ailette de référence pour les puissances : 1,68 mm (M)
• Options d'isolation : Isolation simple (S) — référence des tableaux ; Double isolation (D) — ≈ -10 % de puissance, ≈ +20–30 % de prix, pas de potentiel d'électrode sur les ailettes
• Modèles standard identifiés (délais réduits)
• Personnalisation possible : puissance, longueur et spécifications pour grandes quantités
• Accessoire : Cadre MHF-90 (plastique résistant à la température, en L)
• Ressources : dessins de cotes, diagrammes de numérotation, fiche technique (PDF) et modèles 3D disponibles sur la page produit
