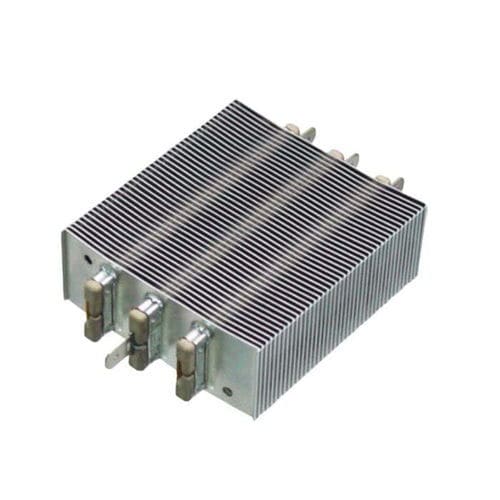

Chauffe-air MSH

à ailettesélectriquesur mesure

Présentation
Les réchauffeurs d'air PTC de type MSH de KLC sont conçus avec un contrôle de chauffage multi-étages permettant à un, deux ou trois tubes chauffants de fonctionner indépendamment. Cette conception par étages offre une puissance de chauffage modulable, une consommation d'énergie réduite et une durée de vie prolongée. Les éléments PTC s'autorégulent en fonction du flux d'air appliqué : un flux d'air plus élevé augmente la puissance thermique, tandis qu'une température ambiante plus élevée réduit la puissance de sortie PTC.

Principales caractéristiques et avantages

• Autorégulation par le flux d'air
• Contrôle multi-étages (1, 2 ou 3 tubes) pour puissance réglable
• Fonctionnement économe — activation uniquement des étapes nécessaires
• Adaptabilité aux températures ambiantes élevées et basses
• Durée de vie prolongée via cyclicité des éléments et réduction des contraintes
• Sécurité : la caractéristique PTC limite le risque de surchauffe
• Applicable aux systèmes de chauffage VE, gestion thermique des batteries, CVC et procédés industriels de séchage

Points techniques

• Plage de tension : 12 V ~ 600 V AC/DC (personnalisable)
• Options de puissance : conception multi-étages pour sortie variable
• Média chauffant : chauffage par flux d'air avec conception tubulaire
• Options de contrôle : compatible avec câblage personnalisé et commutation d'étages de puissance
• Sûreté : protection contre la surchauffe par autorégulation PTC
• Personnalisation : dimensions, disposition des tubes et câblage des étages disponibles sur demande

Applications typiques

• Chauffage d'habitacle, dégivrage et chauffage auxiliaire pour véhicules électriques
• Systèmes de gestion thermique des batteries (BTMS) — chauffage multi-étages pour stabilisation thermique
• CVC et centrales de traitement d'air — chauffage modulable dans les systèmes de ventilation
• Équipements industriels — séchage, déshumidification et chauffage d'air contrôlé

Numérotation des pièces et remarques

• Exemple de désignation fin pitch PTC : MSH-XXXXM — puissances basées sur pas d'ailette 1,68 mm (M); pas 2,6 mm (B) ≈ 90 % de la puissance M
• Isolation : S = simple (base des puissances); D = double (réduit typiquement la puissance d'environ 10 % et augmente le coût ~20–30 %)
• Certains kits d'accessoires n'incluent pas de thermostat pour réchauffeurs avec courant d'appel >14 A ; inclusion du thermostat sur demande

Options d'accessoires

• PTC + cadre de montage (cadre plastique résistant à la chaleur) — modèles de cadre disponibles selon longueurs
• Assemblages complets : PTC + cadre + ventilateur + accessoires — ou fourniture des composants séparément (ventilateur, thermostat, jeu de fils de connexion, fusible, visserie)

Modèles 3D & support de conception sur mesure
Modèles 3D interactifs et fichiers CAD/STEP disponibles pour intégration et validation de conception.

Caractéristiques techniques

• Tension : 12 V ~ 600 V AC/DC (personnalisable)
• Configuration : 1, 2 ou 3 tubes chauffants commutables indépendamment
• Média chauffant : flux d'air via conception tubulaire
• Options : pas d'ailette M = 1,68 mm ou B = 2,6 mm ; isolation S ou D ; câblage et dispositions personnalisables
