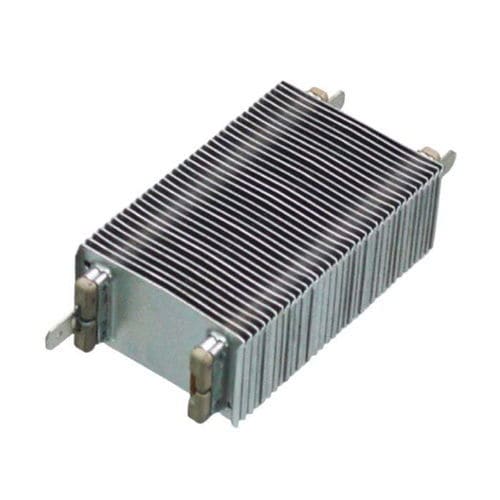

Aérotherme électrique TH series

ACmuralsur mesure

Présentation
Ce chauffage d'air PTC de type TH, de nouvelle conception, est disponible avec deux pas de tubes : pas standard 31 mm et option spécial 25 mm. La puissance thermique du PTC se règle en fonction du débit d'air appliqué ; plus le débit est élevé, plus la puissance et la production de chaleur (W) augmentent. Des dessins dimensionnels et schémas de numérotation des pièces sont fournis.

Spécifications disponibles / sections

• Type TH — spécifications 200V~240V
• Type TH — spécifications 100V~120V
• Accessoires Type TH (ex. cadre de montage MHF-90)

Modèles 3D
Visionneuses 3D interactives intégrées sur la page produit pour les Type TH et THW ; survolez pour prévisualiser les modèles 3D.

Numérotation des pièces
Exemples et conventions de numérotation fournis pour le Type TH. Points clés :

• PTC FIN PITCH (TH-XXXXN) : la puissance (W) dans les tableaux de spécifications est basée sur des chauffages d'air PTC avec pas d'ailette 2,0 mm (indiqué par 'N').
• PTC INSULATION (TH-XXXXN-XXXS) : la puissance (W) dans les tableaux est basée sur l'isolation simple ('S'). L'isolation double ('D') augmente en général le prix d'environ 20–30 % et réduit la puissance d'environ 10 %. Les modèles doublement isolés n'ont pas de potentiel d'électrode sur les ailettes et conviennent aux applications en contact avec des matériaux conducteurs, forte humidité, résistance aux chocs ou nécessitant une stabilité supérieure (ex. automobile).

Remarques sur modèles standard et personnalisation

• Les éléments mis en évidence dans les tableaux de spécifications sont des modèles standard avec des délais de livraison plus courts et un coût plus économique.
• Puissances, longueurs et spécifications sur mesure peuvent être conçues pour des commandes en grande quantité.

Accessoires
Cadre de montage en plastique résistant à la température pour maintenir l'élément chauffant PTC. Modèle : MHF-90 (compatible avec toutes les longueurs et modèles). Les conventions de numérotation pour accessoires seuls ou assemblés sont indiquées.

Caractéristiques / spécifications techniques

• Manufacturer: KLC Corporation
• Modèle / série : Type TH
• Pas de tubes : standard 31 mm ; option 25 mm pour conceptions spéciales
• Régulation de la puissance : dépend du débit d'air ; débit plus élevé = puissance et wattage accrus
• Référence pas d'ailette : 2,0 mm (indiqué 'N') — base des valeurs de puissance
• Options d'isolation : Simple (S) — référence ; Double (D) — prix ~+20–30 %, puissance ≈ -10 %, supprime le potentiel d'électrode sur les ailettes
• Plages de tension : tableaux pour 200V–240V et 100V–120V
• Accessoires : Cadre MHF-90 (plastique résistant à la température) ; formats de numérotation fournis
• Exemples de numérotation indiquant pas d'ailette, type d'isolation et détails d'assemblage d'accessoires
