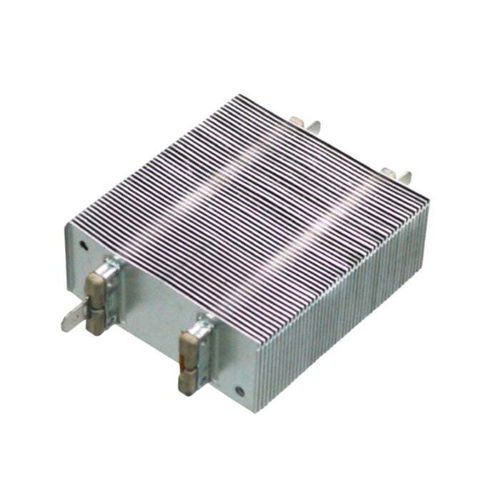

Aérotherme électrique SH series

ACmonophasémural

Présentation
Les réchauffeurs d'air PTC de type SH : la puissance calorifique est réglable en fonction du débit d'air appliqué ; un débit d'air plus élevé augmente la puissance calorifique et la consommation (W). Des variantes haute tension du type SH sont disponibles.

Points clés

• Puissance proportionnelle au débit d'air : l'augmentation du débit augmente la puissance (W).
• Disponibles pour deux plages de tension : 200V–240V et 100V–120V.
• Les modèles standard sont mis en évidence pour des délais de livraison plus courts ; wattage, longueurs et spécifications personnalisées possibles pour grosses quantités.

Numérotation des pièces
Le schéma de numérotation identifie le préfixe modèle (SH-), le code de pas d'ailette (M), le code d'isolation (S ou D), la longueur et les codes d'accessoires. Les graphiques sur la page produit montrent les positions pour ces désignations.

Remarques sur la numérotation

• PTC FIN PITCH (SH-XXXXM) : la puissance (W) des tableaux est basée sur un pas d'ailette de 1,68 mm (code M).
• PTC ISOLATION (SH-XXXXM-XXXS) : la puissance (W) des tableaux est basée sur isolation simple (code S).
• La double isolation (code D) augmente typiquement le prix d'environ 20–30% et réduit la puissance d'environ 10 % ; les unités double isolation n'ont pas de potentiel d'électrode sur les ailettes et conviennent aux contacts avec matériaux conducteurs, forte humidité, résistance aux chocs ou exigences qualité (ex. automobile).
• Pour les appareils dont le courant d'appel maximal > 14 A, certaines positions d'accessoires peuvent ne pas inclure le thermostat par défaut.

Accessoires

• PTC + Cadre de montage — cadres plastiques résistants à la température (ex. MSHF-70 pour 70 mm, MSHF pour 70 mm, MHF-90 pour toutes les longueurs).
• PTC + Cadre + Ventilateur + Accessoires — ensembles assemblés optionnels incluant un réchauffeur PTC (ex. SH 70 mm), cadre(s) MSHF-70, ventilateur axial 92×92 mm, thermostat, fusible, jeu de fils et vis ; les numéros de pièce distinguent assemblé / séparé.

3D / CAO / Modèles
Visualiseurs 3D disponibles pour les types SH et SHW ; fichiers STEP/3D fournis sur demande pour intégration projet.

Spécifications (aperçu)
Les tableaux de spécifications pour 200V–240V et 100V–120V indiquent la puissance (W) basée sur pas d'ailette 1,68 mm (M) et isolation simple (S). Les unités double isolation (D) ont ≈10% de puissance en moins par rapport aux valeurs S. Les modèles standard sont mis en évidence pour livraison rapide ; possibilités de conception sur mesure pour grandes quantités.

Caractéristiques / Données techniques

• Série / modèle : SH (Type SH)
• Fabricant : KLC Corporation
• Famille : Réchauffeurs d'air PTC ; Réchauffeurs PTC haute tension
• Plages de tension : 200V–240V et 100V–120V
• Base de puissance : pas d'ailette 1,68 mm (M) et isolation simple (S)
• Options d'isolation : S = simple, D = double (D => puissance ≈ -10% ; coût ≈ +20–30%)
• Accessoires : MSHF-70, MSHF, MHF-90 ; ensembles ventilateur, thermostats, fusibles, câblage
• Personnalisation : wattage, longueur et spécifications personnalisables pour grandes commandes
