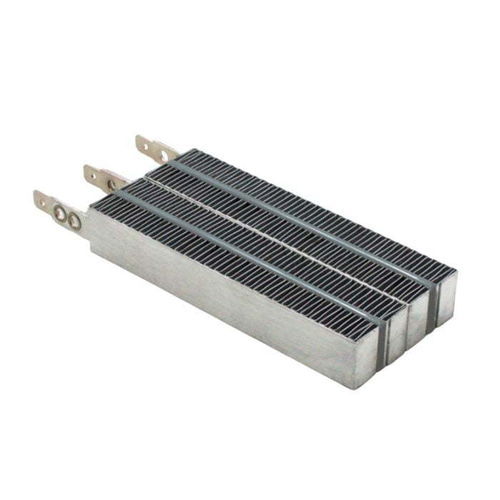

Aérotherme électrique SS series

ACalimentation électriquemural

Présentation
Les réchauffeurs d'air Type SS sont des éléments chauffants PTC avec ailettes en acier inoxydable, disponibles en versions ailette simple et double. La puissance thermique est régulée par le débit d'air : plus le débit augmente, plus la puissance (W) s'accroît. Livrables en dimensions standard ou personnalisables (longueur, largeur, puissance) pour commandes série.

Points techniques clés

• Longueur standard puce PTC : 24 mm par puce.
• Épaisseur standard : 15 mm (≈16 mm avec colle silicone type D).
• Puissance par puce PTC : typiquement ≈12 W à 95 W selon vitesse et volume d'air (ex. référence à 3,3 m/s).
• Configurations disponibles : ailette simple (single fin) et double (double fin); largeurs standard multiples (voir modèles).
• Dimensions indicatives : plus petit : 22 × 22.3 × 15 mm ; exemple plus grand : 361 × 267.6 × 15 mm (16 mm avec silicone).

Performances et calcul électrique

• Formule courant : Courant (A) = P / V.
• Courant d'appel maximal : ≤ Courant (A) × facteur selon modèle (facteurs typiques : 1,35–1,8).
• Exemple : Modèle SS-108V0204B1 — P = 500 W, V = 110 V → I = 4,54 A → Courant d'appel ≈ 4,54 × 1,7 ≈ 7,73 A.

Exemples de modèles sélectionnés (single & double fin)

• Exemples ailette simple : SS-X04V0202B1 — 34.6±1.0 × 48 × 15 mm — 50–250 W ; SS-X12V0304B1 — 46.9±1.0 × 96 × 15 mm — 300–800 W ; SS-X40V0508B1 — groupe 192 × 15 mm — 1000–2500 W.
• Exemples double ailette : SS-X01V0101B2 — 22.2±0.5 × 24 × 15 mm — 30–100 W ; SS-X09V0303B2 — 65.4±1.0 × 72 × 15 mm — 300–800 W ; SS-X48V0608B2 — groupe 192 × 15 mm — jusqu'à 4500 W.
• Le tableau complet sur la page produit précise codes modèles, tolérances, facteurs d'appel et puissances mesurées à 3,3 m/s.

Personnalisation et détails mécaniques

• Calcul longueur (L) : L = 24 mm × nombre de puces PTC par jeu + tolérance (ex. 24 × 5 + 1 = 121 mm).
• Largeur (W) : combiner ensembles single/double fin. Largeurs typiques : single-fin ≈12.3 ±1 mm ; double-fin ≈22.3 ±1 mm ; tenir compte des largeurs additionnelles lors de l'assemblage.
• Épaisseur (T) : standard 15 mm ; colle silicone augmente légèrement l'épaisseur.
• Avantages du collage silicone : protection contre l'humidité, prévention de l'oxydation des électrodes, réduction du risque d'étincelles en forte hygrométrie, meilleure liaison mécanique et aspect extérieur.

Accessoires et options d'assemblage

• Cadres de montage : cadres plastiques résistants à la température pour intégration (ex. MHF-93, MSHF-70 — vérifier compatibilité dimensionnelle).
• Packages accessoires : PTC + cadre ; ou PTC + cadre + ventilateur + thermostat + fusible + jeu de fils terminaux + vis (solutions pré-assemblées).

Certifications, commande et remarques

• Certifications / conformités : CE, UL/cUL, CSA ; conformité REACH et RoHS indiquée dans la documentation.
• Exemple CE : plage 200 V ~ 600 V ; puissance maximale mentionnée : 4500 W (se référer aux certificats pour conditions).
• Modèles standard mis en évidence dans les tableaux bénéficient de délais courts ; possibilité de conception sur mesure (puissance, dimensions, spécifications) pour grandes quantités — contacter le service commercial en fournissant P, V et contraintes d’intégration.
• Marque : KLC Corporation.
