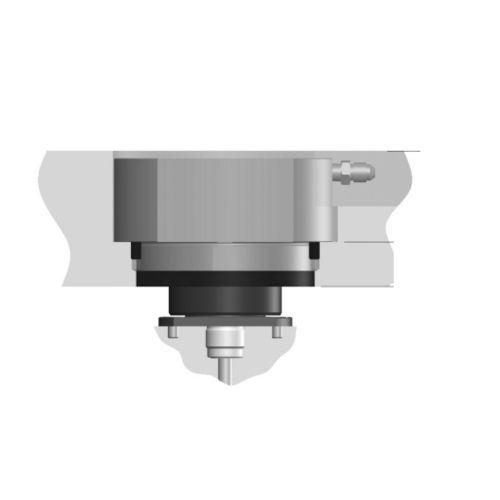

Actionneur hydraulique QCVG16

linéaireà pistondouble effet

Actionneur hydraulique pour systèmes à collecteur montés dans la plaque de serrage. L'actionneur est refroidi par le système de refroidissement intégré à la plaque et est équipé d'un mécanisme qui purge automatiquement l'air des conduites hydrauliques lorsque le piston est en position complètement rétractée. Fonctionnement par goupille de vanne Fluide de service : hydraulique Plage de pression : 35 - 42 bars (500 - 600 psi) Pression de service max. 103 bars (1 500 psi) Débit : 1,8 l/min Course de la goupille de vanne : 16 mm Réglage ± 1 mm via un écrou de réglage par le haut Force de fermeture : 6 670 N / 100 bar (1 450 psi) Force d'ouverture : 6 670 N / 100 bar (1 450 psi) Raccords : Ø 1/8 NPT Refroidissement Fluide Refroidissement de la plaque de serrage max. 100 °C (210 °F). Des conduites de refroidissement sont nécessaires dans la plaque de serrage. Tige de valve Diamètre de la tige de valve : Ø 5 mm, Ø 6 mm, Ø 8 mm Fixation Raccord rapide, anti-rotation Versions disponibles QCVG16M04 Offre standard (Découpe illustrée à droite) QCVG16M06 Capteur de position Option pour les applications hGate®. QCVG16M07 Option interrupteur de fin de course
