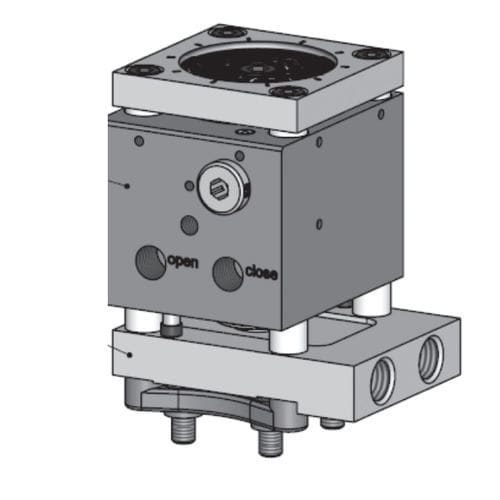

Actionneur hydraulique HB series

linéairepour vanne à operculeavec capteur de position intégré

La série d'actionneurs hydrauliques HB à refroidissement actif est fixée par des vis au collecteur. Chaque actionneur est disponible en option avec un thermocouple (TC) et un capteur de position (PS) breveté. Le capteur de position détecte la position de la goupille et envoie un signal aux produits activeGate®, assurant ainsi un contrôle de position en boucle fermée ou une indication de la position de la goupille et une surveillance de la vitesse grâce à l'interface de surveillance des vannes (VMI). Tous les actionneurs de la série HB présentent les caractéristiques suivantes : ♦ Purge automatique pour éliminer l'air des conduites hydrauliques et garantir un actionnement constant ♦ Réglage aisé de la goupille de vanne grâce à une découpe dans la plaque de serrage supérieure ♦ Raccord rapide de la goupille de vanne ♦ Dispositif anti-rotation de la goupille de vanne Remarque : un filtre à huile d’une finesse de 10 microns ou moins est nécessaire afin de garantir le bon fonctionnement de la purge automatique. Refroidissement de l’actionneur La plaque de refroidissement située entre l’actionneur et le collecteur (non illustrée) assure un refroidissement actif du guide-aiguille et de l’actionneur afin de les isoler thermiquement de la surface chaude du collecteur. Il est possible de raccorder en série jusqu’à trois actionneurs afin de créer un circuit de refroidissement indépendant et d’éviter ainsi leur surchauffe. Le maintien du refroidissement des actionneurs pendant quinze minutes après la fin de la production permet de les protéger contre la surchauffe. La plaque de refroidissement (B) peut pivoter indépendamment du boîtier de l’actionneur (A). Remarque : l’option SynCool® 1 est disponible pour éliminer le besoin de refroidissement post-production dans de nombreuses applications (voir page 20 pour plus d’informations).
