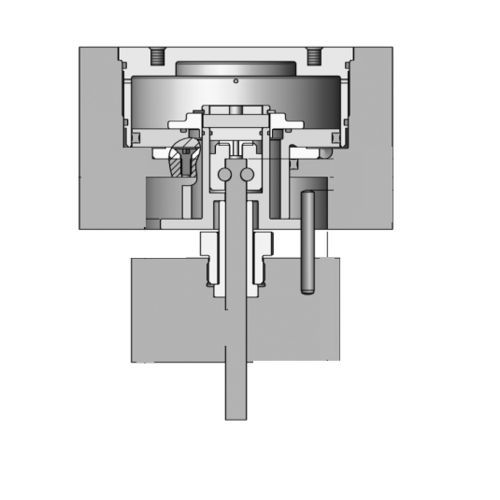

Actionneur pneumatique VP4008P

linéaireà piston

Actionneur pneumatique pour systèmes à collecteur monté dans la plaque arrière. L'actionneur est refroidi par le système de refroidissement intégré à la plaque. Aiguille de vanne Fonctionnement Fluide de service : pneumatique Plage de pression : 6 à 10 bars (87 à 145 psi) Pression de service max. 11 bars (160 psi) Débit : 10 l/min Course de la tige de soupape : 16 mm Réglage : par une pièce de réglage de hauteur Force de fermeture : 3 016 N / 6 bars (87 psi) Force d’ouverture : 2 788 N / 6 bars (87 psi) Raccords : M12x1,5 Tige de vanne Diamètre de la tige de vanne : Ø 5 mm, Ø 6 mm, Ø 8 mm Fixation : tête de la tige de vanne à l'intérieur du piston Refroidissement Fluide Refroidissement de la plaque de serrage max. 100 °C (210 °F). Des conduites de refroidissement sont nécessaires dans la plaque de serrage. Informations diverses Épaisseur minimale de la plaque de serrage 50 mm Distance minimale entre deux actionneurs 97 mm Distance maximale entre l’actionneur et le support central 650 mm Important Le client doit utiliser de l’air comprimé propre et lubrifié pour assurer un fonctionnement correct
