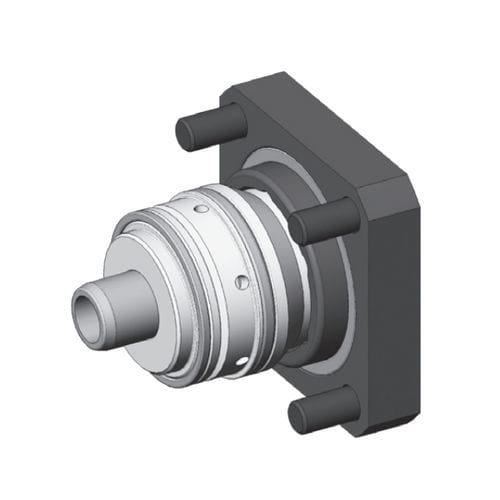

Actionneur hydraulique HYZ3908

linéaireà pistondouble effet

Actionneur hydraulique pour systèmes à collecteur monté dans la plaque de serrage. L'actionneur est refroidi par le système de refroidissement intégré à la plaque. Fonctionnement de la goupille de soupape Fluide de service : hydraulique Pression de service max. 40 bars (600 psi) Débit 1,5 l/min Temps de réponse ~0,2 s Course de la tige de soupape 8 mm Réglage Par réglage en hauteur des rondelles situées au-dessus et en dessous de la tête de la tige de soupape Force de fermeture 1 964 N / 40 bar (580 psi) Force d’ouverture 1 512 N / 40 bar (580 psi) Raccords Ø 5 mm Refroidissement Fluide de refroidissement de la plaque de serrage max. 60 °C (140 °F). Des conduites de refroidissement sont nécessaires dans la plaque de serrage. Tige de soupape Diamètre de la tige de soupape : Ø 3,8 mm Fixation : tête de la tige de soupape à l'intérieur du piston.
