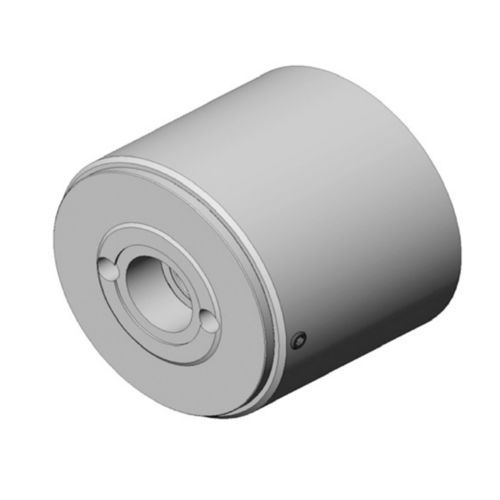

Actionneur pneumatique PNC4508Blinéaireétanche aux gouttes
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- pneumatique
- Mouvement
- linéaire
- Indice de protection
- étanche aux gouttes
- Course
8 mm
(0,315 in)- Pression
Min: 6 bar
(87,02 psi)Max: 12 bar
(174,05 psi)- Diamètre de la tige
Min: 3 mm
(0 in)Max: 4 mm
(0 in)- Force
Min: 0,85 kN
Max: 1,91 kN
Description
Actionneur pour systèmes à collecteur, boulonné sur le collecteur. Il est étanchéifié par la plaque arrière en fonction
de la dilatation thermique de la hauteur de la colonne du collecteur.
Fonctionnement de la goupille de vanne
Fluide de commande : pneumatique
Débit : 5 l/min
Temps de réponse : ~0,5 s
Réglage : ± 1 mm
via des filetages de réglage
depuis la partie supérieure
Refroidissement
La conception prévoit un refroidissement indirect ;
sinon, des conduites de refroidissement sont nécessaires.
Raccords
Pas de tuyauterie. Conduite de pression assurée par la
plaque arrière.
Tige de vanne
Diamètre de la tige de vanne : Ø 3 mm, Ø 3,8 mm
Fixation : tête en T
---
